1.產品介紹

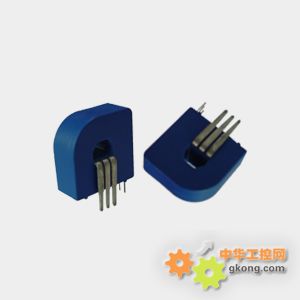

HIA-C01電流傳感器是一種利用霍爾閉環（磁平衡）原理將被測電流轉換成按比例跟隨輸出的電流或電壓的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。
★交流、直流、混合電流均可測量 ★ 反應速度快 ★ 超小體積 ★高線性度 ★ PCB安裝 ★ 原副邊高度絕緣
2.選型信息
額定測量：6
額定輸出：2.5±0.625
供電電源：+5V
3.電參數
|
Ipn |
額定電流值(Arms) |
6 |
|
IP |
對應測量電流范圍(Arms) |
19.2 |
|
Tsn |
副邊匝數 |
960 |
|
Vsn |
輸出電壓(Vrms) |
0.625 |
|
X |
精度（Ta =+25℃） |
0.5% |
|
EL |
線性度誤差 |
0.2% |
|
Vc |
電源電壓 |
5V±5% |
|
Voff |
失調電壓（Ta =+25℃） |
2mV |
|
Tr |
響應時間 |
≤ 1uS |
|
Di/dt |
Di/dt跟隨速度 |
>50A/uS |
|
f |
頻率范圍 |
DC-200K Hz |
|
Ic |
耗電 |
10mA |
|
RL |
負載電阻(@IpN,@ ±15V) |
大于5KΩ |
|
Rs |
副邊電阻 |
/ |
|
Vd |
工頻耐壓(50HZ,1min) |
2.5KV |
|
Ri |
絕緣電阻 |
大于20MΩ@DC500V |
4.常規參數
|
Ta |
工作溫度 |
-40 - +85 ℃ |
|
Ts |
貯存溫度 |
-40 - +125 ℃ |
|
W |
重量 |
約10g |
|
St |
執行標準 |
EN50178 |
|
Hw |
工作濕度 |
20-90% 無凝露 |
|
|
外殼材料 |
符合UL94-V0 |
5. 結構圖見說明書
6．接線圖見說明書
7. 輸出曲線見說明書
