(1) ASICs芯片SPM2（Siemens PROFIBUS Multiplexer）和LSPM2（Lean Siemens PROFIBUS Multiplexer）是用于簡單從站協議芯片。可用于傳感器、執行機構、開關設備、顯示設備和熱電偶測量。這兩種ASICs芯片支持PROFIBUS-DP協議。LSPM2采用小尺寸封裝，更適合于體積小的應用場合。最大數據傳輸速率12Mbit/s。
(2) SPM2具有64I/O位接口。采用120管腳PQFP封裝。部分I/O可設置為輸入或輸出。具有I/O診斷位。SPM2可完全獨立處理數據而不需要外加微處理器和其它硬件。因此使用SPM2和其它一些外圍器件即可完成連接PROFIBUS-DP功能。LSPM2具有同SPM2同樣的功能，但它只有32位I/O，使用80管腳的PQFP封裝。
(3) SPM2和LSPM2可完全獨立處理通信協議。只需將其管腳連接到I/O信號線上及總線電纜上即可。SPM2和LSPM2的操作如同PROFIBUS-DP上的一個從站。當它從主站接受到一個無錯報文后，可獨立向主站發出應答報文。
(4) 主要技術參數：
▲支持PROFIBUS-DP協議。
▲最大數據傳輸速率12Mbit/s，可自動檢測并調整數據傳輸速率。
▲SPM2采用120管腳PQFP封裝，LSPM2采用80管腳PQFP封裝。
▲SPM2具有集成的64I/O位（其中32個可診斷輸入），16個診斷位。LSPM2具有集成的32I/O位（其中16個可診斷輸入），8個診斷位。
▲部分I/O可設置為輸入或輸出。
▲集成的看門狗(WATCHDOG TIMER)
▲外部時鐘接口24MHZ或48MHZ。
▲5VDC供電。

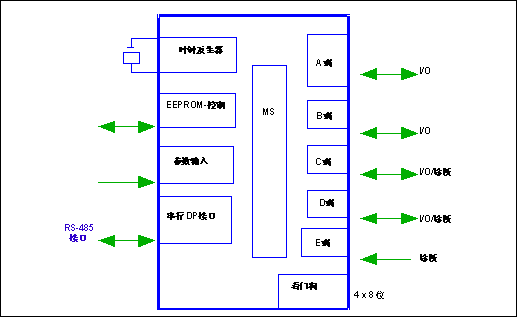

(5) LSPM2結構圖, 見圖5-1。

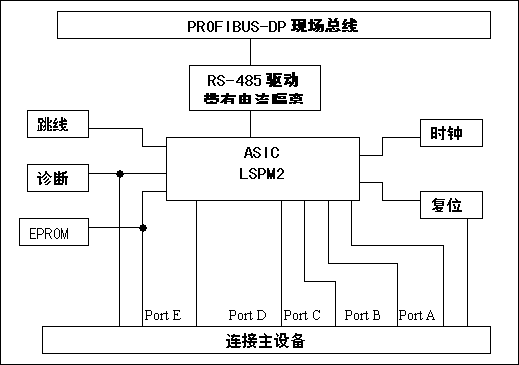

(6) 應用LSPM2的PROFIBUS-DP從站接口框圖，見圖5-2。
ASIC LSPM 2 方塊圖
應用LSPM2的PROFIBUS-DP從站接口框圖
