產品簡介:
- 會單片機就可以開發USB2.0接口產品
- 輕松實現USB高速數據采集
- 16位數據高速DMA傳輸：25MByte/Sec有效讀寫速度
- 開發高速數據采集卡、便攜式儀器、測試儀器的有效途徑
- USB20C升級產品
|
|
|
USB20D模塊硬件特點：
- 雙排40線插座
- 16位數據總線，雙向
- 5位地址總線，單向輸出
- 9 根讀寫控制線，單向輸出
- 封裝完全兼容USB20C
- 5VDC輸出
- 48MHz時鐘輸出
- 尺寸：35×55×10mm
|
USB20D模塊軟件特點：
- 提供完整驅動程序
- 適用于WIN2K、WINXP、WIN98
- 兩種工作方式：DMA IO
- 提供DLL函數及詳細說明
- 電腦高級語言編程實例
- 51單片機控制實例
- CPLD控制實例(AHDL)
- 模塊詳細說明電子文檔
|
|
|
|
使用USB2.0模塊的理由（ 簡單，就是快�。�
無需面對復雜的USB底層協議，只需要一點數字電路的讀寫控制基礎，您就可以利用西安達泰電子有限責任公司精心設計的USB接口嵌入式控制板實現您的想法，您可以采用前所未有的輕松方法來開發您的USB接口產品。
可以作為用戶系統的嵌入式模塊使用，用戶無需深入了解USB的協議及底層控制方法，就像操作PC總線一樣，通過USB接口實現對用戶系統的控制。 配套技術數據手冊、電路原理圖、編程指南；提供驅動程序、動態連接庫；快速上手、無需USB專業知識。
|
|
USB2.0模塊的應用領域：
可立即開發各種USB接口數據采集系統、USB邏輯分析儀、USB數字示波器、USB接口工業控制產品等。
USB2.0控制模塊可用于醫療、振動、監控、虛擬儀器、科研實驗室、工業生產現場領域的數據采集設備，特別是為便攜式筆記本電腦和日益流行的掌上電腦數據采集提供了極為廣闊的發展空間。
|
| 應用實例： |
|
|

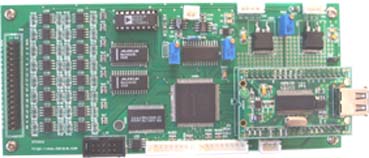

USB2.0接口16位100KHz32通道數據采集板
|
