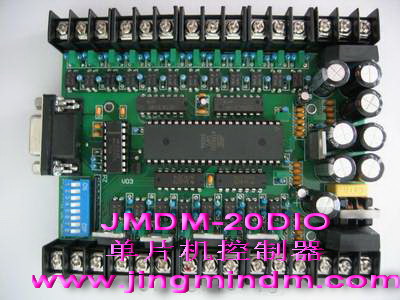

20點單片機控制器——JMDM-20DIO（保修12個月）
特性
1. 8位高性能單片機作為主控制芯片；
2. 主電源采用6/9V交流電，外圍驅動電源采用12/24V交流電；
3. 12路光電隔離數字量輸入，NPN輸入型式，輸入電流為10mA；
4. 8路光電隔離數字量輸出，輸出電壓為12/24V，最大輸出電流為2A，輸出口狀態可回讀；
5. 12路光電隔離數字量輸入中有2路可作中斷源，用于計數；
6. 系統采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，無死機現象；
7. 系統有2盞LED燈用以顯示工作狀態；
8. 系統有7個撥碼開關可以設定一些參數；
9. 緊湊型(適合任何尺寸的機箱)，PCB尺寸：120mmX100mm；
10. 可直接通過RS232接口下載程序，無需燒錄器，使程序修改，升級方便；
11. 用KeilC或匯編語言編程。
編程說明：
1. 在接線圖上標明了輸入輸出端口所對應的單片機端口號，例：
1）輸入端口2對應著單片機的P3.5口；有低電平輸入時讀P3.5時的值是1，否則為0；
2）輸出端口3對應著單片機的P0.6口；程序中P0.6口等于0時輸出端口3輸出高電平(12/24伏)；否則輸出端口3不輸出高電平；
2. 光盤中有編程軟件KEILC，下載程序用的通信軟件89ISP，安裝即可使用；
3. 光盤中有在現場應用過的范例程序；可以在這基礎上修改學習。
用途
1. 可用于各種20個點以?xún)?nèi)的控制系統，可控制氣缸，電磁閥，繼電器，步進電機，可外接光電式，電容式，電感式，霍爾式等各種傳感器；
2. 可用于替代20點以?xún)?nèi)的PLC用于各種控制場合（如各種機器控制）；
可用于單片機學習和試驗。

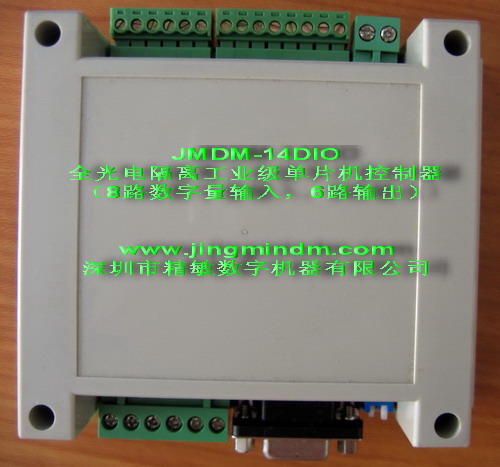

14點單片機控制器——JMDM-14DIO（保修12個月）
特性
1. 8位高性能單片機作為主控制芯片，6倍于普通單片機的速度；
2. 主電源采用9V交流電，也可采用12V直流電；
3. 8路光電隔離數字量輸入，NPN輸入形式，輸入電流為10mA；
4. 6路光電隔離數字量輸出：其中有4路是繼電器隔離輸出，可以直接接220V工作電壓，最大輸出電流為4A； 2路是光電隔離晶體管輸出，用于高頻場合，最大輸出電流為1A，可以控制步進電機和伺服電機，輸出頻率可以達到40KHz，也可作為PWM應用；
5. 有一路標準的RS232串口通信接口，可以與電腦等上位軟件通信，也可以與多個控制器之間聯機工作；
6. 可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
7. 512字節的數據存儲器，可以用來保存參數等數據，斷電數據不丟失；
8. 系統采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統 工作穩定可靠，無死機現象；
9. 內部電路板尺寸為92mm*86mm，對于安裝空間比較小的場合可以不裝外殼，特別適合小型機械的應用；
10. 緊湊型機殼 ，控制器機殼尺寸：115mm*100mm，可用螺釘安裝或?qū)к壈惭b；
11. 用Keil C 或匯編編程，用戶編程有困難的可把工藝流程發給我司，我司可幫助編程。

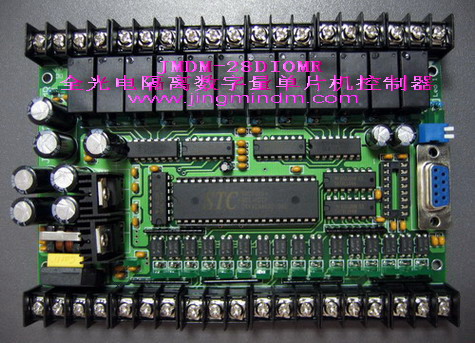

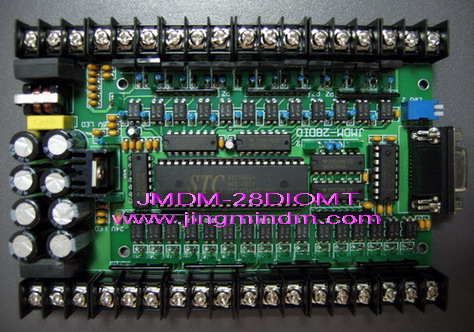

28點單片機控制板：JMDM-28DIOMR（保修12個月）和JMDM-28DIOMT
28點單片機控制板，可通過RS232進行串口控制繼電器或者晶體管輸出！
一、特性
1. 8位高性能單片機作為主控制芯片，64K程序存儲器，也可以用來保存數據，斷電數據不丟失；
2. JMDM-28DIOMR工作電源采用12V交流電或12V直流電，標準功率為10W；
JMDM-28DIOMT主電源采用9V交流電，外圍驅動電源采用24/12V交流電；
3.16路光電隔離數字量輸入，NPN輸入形式，輸入電流為10mA；其中有兩路可作中斷源用于計數；
4. JMDM-28DIOMR12路繼電器(采用松下原裝繼電器)輸出，輸出電壓為0～220V，最大輸出電流為5A， 輸出口狀態可回讀；
JMDM-28DIOMT12路光電隔離數字量輸出，集電極開路輸出形式，輸出電壓為24/12V，最大輸出電流為1A， 輸出口狀態可回讀；
5. 系統采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，無死機現象；
6. 有兩盞LED燈顯示工作狀態，LED燈和撥碼開關是復用的，也可用來設置兩個參數；
7. 有1路標準的RS232串行通信接口（抗15KV靜電沖擊），可直接與電腦或觸摸屏等外設通信；
8. 可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
9. 緊湊型 (適合任何尺寸的機箱) ，PCB尺寸：JMDM-28DIOMR155mm*110mm；
JMDM-28DIOMT145mm*100mm；
10. 用Keil C 或匯編編程，用戶編程有困難的可把工藝流程發給我司，我司可幫助編程。
二、規格
1.工作溫度：-10~+65°C；
2.儲存溫度：-20~+80°C ；
3.濕度：5~95% 無凝結 ；
4.功耗(無外部設備):
+9V@0.5A (典型值) ；
三、用途
1.可用于各種28個點以?xún)?nèi)的控制系統，可控制氣缸，電磁閥，繼電器，步進電機，可外接光電式，電容式，電感式，霍爾式等各種傳感器；
2.可用于替代28點以?xún)?nèi)的PLC用于各種控制場合（如各種機器控制）；
3.可用于單片機學習和試驗。
