MMT-110/220DP20AL-232
產品描述：該產品是專為試驗機行業所設計的一款產品，與220DP20AL不同的是：在原有產品功能上又增加了多種功能，包括：232串口通訊、頻率控制、正/反向控制、下限位、上限位等功能
調速類型：PWM直流脈寬調制
特點：⑴232串口通訊
⑵PWM脈寬調速
⑶馬達運轉平穩、噪音低
⑷開環調速比： 100：1
⑸轉速控制精度高：1%
⑹雙閉環P/I調節
⑺全隔離控制
⑻使能控制功能
⑼全封閉抗干擾能力強
⑽跟隨性好 響應速度快
⑾過壓、限流保護
⑿短路、過流報警停止輸出功能
電機類型：直流伺服、永磁、他勵、串勵、印刷等有刷直流馬達
功率范圍：
電流
電壓 |
5A |
10A |
20A |
|
90V |
0.33KW |
0.67KW |
1.35KW |
|
110V |
0.4KW |
0.8KW |
1.65KW |
|
180V |
0.67KW |
1.35KW |
2.7KW |
|
220V |
0.8KW |
1.65KW |
3.3KW |
1HP=0.735KW 選擇調速器電流范圍：馬達額定電流的（1.2倍-2倍）
技術參數：
系列MMT- |
輸入電壓
AC（V） |
輸出電壓
DC（V） |
輸出電流
（A） |
軟啟動時間 |
軟停止時間 |
速度控制方式 |
使能控制
方式 |
正/反向
功能 |
過載
保護 |
短路保護 |
|
220DP05AL-MN |
110
220 |
0~110/220
0~90/180 |
5 |
0~10S |
|
串口通訊 |
模擬量 |
頻率信號 |
開關量 |
● |
● |
● |
|
220DP10AL-MN |
10 |
|
220DP20AL-MN |
20 |
|
備注：1、接受DC直流供電訂制
2、接受其他技術要求訂制 |
●：具備該功能
功能調整：☆力矩補償調整IR COMP
☆電流設置TORQUE
☆最高電壓調整MAX
☆軟啟動時間調整ACCEL
☆軟停止時間調整DECEL
☆最低電壓調整MIN
同規格型號：
系列 |
型號 |
|
5A |
MMT-90DP05AL-MN |
MMT-110DP05AL-MN |
MMT-180DP05AL-MN |
|
10A |
MMT-90DP10AL-MN |
MMT-110DP10AL-MN |
MMT-180DP10AL-MN |
|
20A |
MMT-90DP20AL-MN |
MMT-110DP20AL-MN |
MMT-180DP20AL-MN |
其它輸出電壓可設定
安裝方式：底板

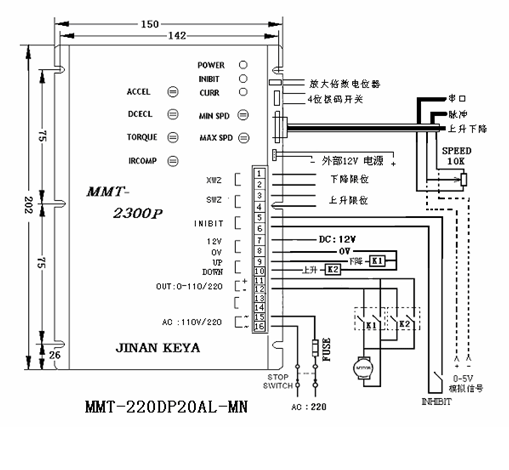

安裝尺寸：單位：mm
