產品描述： MMT-220DR系列直流馬達驅動器采用可控硅斬波形式 具有獨特的觸發方式，使其更加準確、可靠。該驅動器是結合國際標準要求，吸收先進的技術經驗，并研制生產的換代調速產品，其優異的性能、可靠的質量、具有高性價比。（既是在無速度反饋時也能達到高調速比）也是直流馬達驅動領域的佼佼者。
適用范圍：在塑料機械、食品機械、線纜設備、機械加工、造紙、印刷、試驗設備、化驗室設備、攪拌設備等領域得到廣泛應用。
調速類型：可控硅斬波控制
特點：⑴采用SMT技術 體積小
⑵開環調速比： 100：1
⑶雙閉環P I調節(電壓電流)
⑷低速運轉力矩大
⑸具有較硬的機械特性，靜差率1％
⑹具有較寬的調速范圍
⑺具有加、減速時自動平滑的過度過程
⑻有有較快的動態響應過程
⑼上限/下限速度任意調整
⑽軟啟/軟停時間設置功能.（0.2—15秒可調）
⑾使能閉鎖控制功能
⑿輸入、輸出電壓可選擇
電機類型：直流伺服、永磁、他勵等有刷直流馬達
功率范圍：
|
電流
電壓 |
20A |
30A |
35A |
|
90V |
1.35KW |
2.0KW |
2.36KW |
|
110V |
1.65KW |
2.5KW |
2.88KW |
|
180V |
2.7KW |
4.0KW |
4.7KW |
|
220V |
3.3KW |
5.0KW |
5.7KW |
1HP=0.735KW 選擇驅動器電流范圍：馬達額定電流的（1.2倍-2倍）
技術參數：
|
系列 |
輸入電壓
AC（V） |
輸出電壓
DC（V） |
輸出電流
（A） |
勵磁電壓
DC（V） |
控制
方式 |
使能控制
方式 |
軟啟動
時間 |
軟停止
時間 |
過載
保護 |
過壓保護 |
|
220DR20AL |
110
220 |
0~110/220
0~90/180 |
0~20 |
110V/3A
220V/3A |
電位器 |
模擬量 |
開關量 |
0~10S |
0~10S |
● |
● |
|
220DR30AL |
0~30 |
|
備注： 1、模擬量：0~5V、0~10V
2、接受其他技術要求訂制 |
●：具備該功能
功能調整：☆最高轉速限制：MAX SPD
☆最低轉速限制：MIN SPD
☆軟啟動時間調整：ACCEL
☆軟停止時間調整：DECEL
☆電流限制調整：TORQUE
☆力矩補償調整：IR COMP
同規格型號：
|
系列 |
型號 |
|
20A |
MMT-90DR20AL |
MMT-110 DR20AL |
MMT-180DR20AL |
|
30A |
MMT-90DR30AL |
MMT-110 DR30AL |
MMT-180 DR30AL |
|
35A |
MMT-90DR35AL |
MMT-110 DR35AL |
MMT-180 DR35AL |
其它輸出電壓可設定
安裝方式：底板

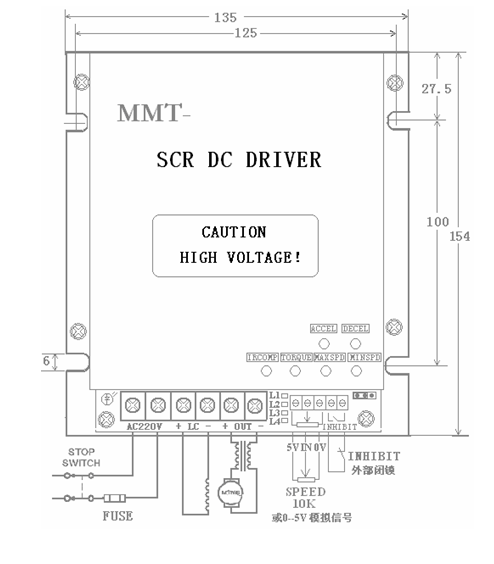

安裝尺寸：單位：mm
