型號 |
RE224-230 |
RE224-115 |
RE224-024 |
RE224-048 |
|
空氣流量數據: |
說明 |
|
未受阻力的空氣流量 |
180 m3/h; 50 Hz / 160 m3/h; 60 Hz |
160m3/h |
|
自由流動能力 |
60W/K / 54W/K |
|
有阻力的空氣流量 (過濾風扇 + 出口過濾器R224-000) |
117 m3/h; 50 Hz / 104m3/h; 60 Hz (R224-000) |
|
有阻力的空氣流動能力 (過濾風扇 + 出口過濾器) |
39 W/K / 35W/K (R224-000) |
|
最大的靜態壓力(Airflow = 0 m3/h) |
160 Pa |
|
過濾效率 |
73% |
|
過濾等級 (DIN EN 779) |
G 2 |
|
噪音水平 (DIN 45 635) |
52dB (A) |
|
占空因素 |
100% |
|
|
|
|
|
|
|
技術參數: |
說明 |
|
外型尺寸mm(H×W×D) |
255× 255 × 117.5 |
|
軸承 |
滾珠 |
|
安裝位置 |
任意安裝，水平安裝更好 |
|
結構 |
(ABS-FR) 自阻燃, UL94 VO等級 |
|
重量 |
3.1 kg |
2.8 kg |
|
安全等級 |
in accordance with DIN 31001 |
|
顏色 |
RAL 7035 |
|
接線方式 |
端子 |
|
|
|
|
|
|
|
電氣參數: |
說明 |
|
額定電壓 |
230V 50Hz/60Hz |
115V 50Hz/60Hz |
24V |
48V |
|
操作等級 |
187V…253V |
97V…127V |
14V…28V |
36V…56V |
|
功率消耗 |
30W/35W |
7.2W |
14W |
|
|
|
|
|
|
|
附件參數: |
說明 |
|
操作溫度 |
– 10 °C (+ 14 °F) to + 55 °C (+ 131 °F) |
–20°C (- 4 °F) to + 55 °C (+ 131 °F) |
|
存儲溫度 |
– 20 °C (- 4 °F) to + 70 °C (+ 158 °F) |
|
最大相當濕度 |
90% |
|
保護等級 |
IP 54 (EN 60 529) |
|
供貨標準 |
標準過濾器,安裝使用手冊 |
|
附件 |
IP55附件，溫/濕度控制器，空氣流量感應器 |
|
認證 |
CE |
|
開孔公差 |
224 + 1 – 0 材料厚度低于 2mm， 224+ 1材料厚度> 2mm ≤< 3mm |

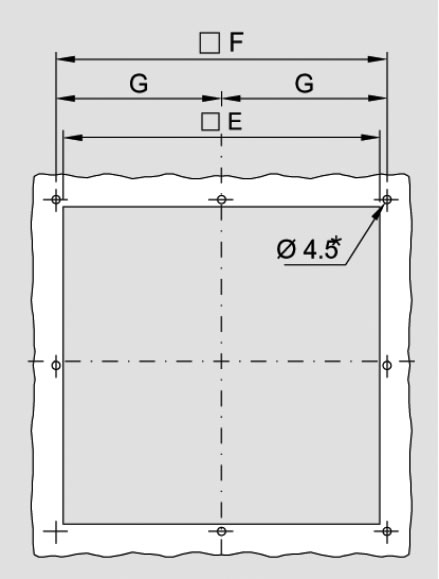

開孔外形圖：
