產品編號： 6131132316
產品名稱： PG142
規 格： 背隙度：8～15
產品備注： 詳細說明請瀏覽“下載中心”里的產品說明書或聯系我們。
產品類別： Golden Sky行星減速機

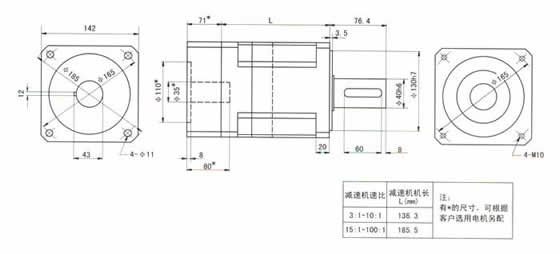

PG 142外形尺寸
PG142系列性能表(表1)
|
型號 |
減
速
比 |
工作壽命5000小時 |
工作壽命10000小時 |
最大
扭矩
Nm
Tspeak |
轉動
慣量
kg
-cm2
J |
抗扭
剛度
Nm/
arc-min |
重量
kg
G |
背
隙
arc-
min |
|
單位：Nm 符號：Tr |
單位：Nm 符號：Tr |
|
1000
rpm |
3000
rpm |
5000
rpm |
1000
rpm |
3000
rpm |
5000
rpm |
|
PG142-003 |
3:1 |
247.2 |
195 |
173 |
220.2 |
173.7 |
154.1 |
807 |
33.57 |
52 |
17 |
8 |
|
PG142-004 |
4:1 |
379.7 |
289 |
259 |
324.2 |
233.5 |
204.9 |
807 |
28.32 |
52 |
17 |
8 |
|
PG142-005 |
5:1 |
395.4 |
295.4 |
265.8 |
330.2 |
239.6 |
210.8 |
807 |
37.13 |
52 |
17 |
8 |
|
PG142-006 |
6:1 |
410.5 |
296.1 |
270 |
335 |
240.5 |
215 |
807 |
38.13 |
52 |
17 |
8 |
|
PG142-007 |
7:1 |
388.7 |
285.6 |
263.5 |
328.5 |
237.1 |
208.3 |
807 |
33.42 |
52 |
17 |
8 |
|
PG142-008 |
8:1 |
395.6 |
300 |
266 |
332.1 |
240 |
211 |
807 |
38.56 |
52 |
17 |
8 |
|
PG142-010 |
10:1 |
230.1 |
195 |
178.3 |
215 |
178 |
165.6 |
807 |
40.59 |
52 |
17 |
8 |
|
PG142-015 |
15:1 |
379 |
285 |
265 |
337.7 |
250 |
210 |
807 |
64.41 |
52 |
20 |
10 |
|
PG142-020 |
20:1 |
404.9 |
327.1 |
294.5 |
360.7 |
291.4 |
262.4 |
807 |
57.5 |
52 |
20 |
10 |
|
PG142-025 |
25:1 |
417.7 |
337.7 |
304.1 |
372.1 |
300.8 |
270.9 |
807 |
66.24 |
52 |
20 |
10 |
|
PG142-030 |
30:1 |
449.4 |
364.1 |
328.3 |
400.3 |
324.3 |
292.5 |
807 |
67.87 |
52 |
20 |
10 |
|
PG142-035 |
35:1 |
488.7 |
397.3 |
359.1 |
435.4 |
353.9 |
319.9 |
807 |
62.43 |
52 |
20 |
10 |
|
PG142-040 |
40:1 |
527.1 |
428.5 |
387.3 |
469.6 |
381.7 |
345 |
807 |
60.96 |
52 |
20 |
10 |
|
PG142-050 |
50:1 |
474.7 |
386.8 |
350.2 |
422.9 |
344.6 |
312 |
807 |
69.7 |
52 |
20 |
10 |
|
PG142-060 |
60:1 |
510.3 |
416.5 |
377.4 |
454.6 |
371 |
336.2 |
807 |
70.65 |
52 |
20 |
10 |
|
PG142-070 |
70:1 |
473.2 |
386.7 |
350.7 |
421.6 |
344.5 |
312.4 |
807 |
65.91 |
52 |
20 |
10 |
|
PG142-080 |
80:1 |
480.1 |
410.1 |
382.1 |
440 |
385.2 |
356.3 |
807 |
71.04 |
52 |
20 |
10 |
|
PG142-100 |
100:1 |
315 |
272.5 |
259.9 |
290.7 |
255 |
238.3 |
807 |
73.06 |
52 |
20 |
10 |
|
注：（1）減速比是精確的.
（2）Tr表示在指定的壽命期限內在批定的轉速時的額定扭矩。
（3）J表示減速機的轉動慣量，從輸入軸處測定（包括齒輪、輸出軸等）。
（4）3：1到10：1減速機傳送效率為89%；15：1到100：1減速機傳送效率為84%。 |
PG142徑向負載表
軸向負載表（表3）
|
n(rpm) |
Fa(N) |
|
50 |
17057 |
|
100 |
13422 |
|
250 |
9232 |
|
500 |
6157 |
|
1000 |
5201 |
注：
（1）上述（表2）表示軸向力Fa=0時的許可徑向力，（表3）表示徑向力Fr=0時的許可軸由力，當即有徑向力又有軸向力時，（表2）表示當量許可負載力P，這時可用公式P=0.56Fr+2Fa對實際徑向力和實際軸向力進行驗算。
（2）上述三表內的數據的解釋權，屬于本公司，并保留產品更新時的數據變更權利，數據變更時恕不另行通知。
