應用領域：
產品測試
應用方案：
用NI公司的LabVIEW 7.1配合NI的NI PXI-1042 8-Slot，NI PXI-8105，NI PXI-4072，NI PXI-2575，NI PXI-6225，測量各工位的電壓、電流、功率，對洗衣機運行狀況進行長期監測，實現其壽命測試。
介紹：
測試裝置需用于各種洗衣機使用不同種溫度軟硬水作為水源的壽命運行試驗，各測試工位可以靈活選用水源并適合長期運行測試

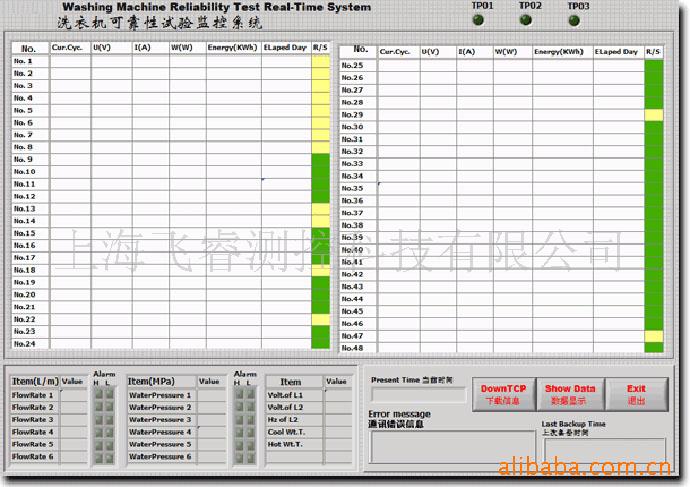

電參數儀通過獲得每個工位的電壓，電流，功率等信息，通過RS-485把電參數儀采集到的數據信息傳送到采集計算機中，計算機通過集中采集獲得每個測試工位的電壓，電流，功率，供技術人員分析。
工位系統包括啟動、停止按鈕、運行指示燈、報警指示燈、電參數表，帶漏電保護的空氣開關、接觸器、洗衣機專用水龍頭以及上排水管、下排水口等。工位系統共有48個工位，分5個排位，第一二三排位各12個工位，第四五排位各6個工位，可同時進行測試。排位一二三四可以選擇四種水源：常溫水、常溫軟化水、熱水或熱軟化水，排位五除了可以選擇這四種水源外，還可以選擇調溫水。每個排位水源選擇互相獨立，即各排位可以同時選擇不同水源進行試驗。每種水源進實驗室的水管上裝有壓力變送器和溫度傳感器，溫度和壓力值通過顯示儀表在排位柜上顯示出來。同時變頻器根據用水量的大小自動調整轉速，使室內出水壓力保持在一個設定值，可以最大限度的節約能源，保護水泵，延長水泵的使用壽命。裝置可根據被測機器的要求選擇不同的電源（220V/50Hz；110V/50Hz,110V/60Hz等等）。
