應用領域:
產品測試
應用方案:
用NI公司的LabVIEW 7.1結合PLC及各種二次儀表,以PLC做下位控制,LabVIEW7.1來做上位機軟件,完成對壓縮機電氣性能的測試。
介紹:
本試驗臺完成對壓縮機電性能和簡單運轉性能的測試,對于壓縮機生產廠家來說解決了在測試其二次運轉性能方面的技術難題,有利于廠家更好改善其壓縮機的生產效率。
系統特點:
l 裝置的測控儀表采用可以獨立的電參數儀表和安全性能測試儀表?梢詥为送計量部門定期檢定。
l 裝置具有自動/手動兩種測試模式,自動測試的項目可以設定。在自動測試模式下,按測試項目,順序進行,PLC控制測試回路,啟動測試儀表,進行測試。當裝置檢測到不合格時,裝置能自動停下,并顯示出不合格內容。待測試人員處理后,終止測試或繼續下一個項目的測試。當裝置處于手動測試模式時,可以直接啟動測試單項測試內容。

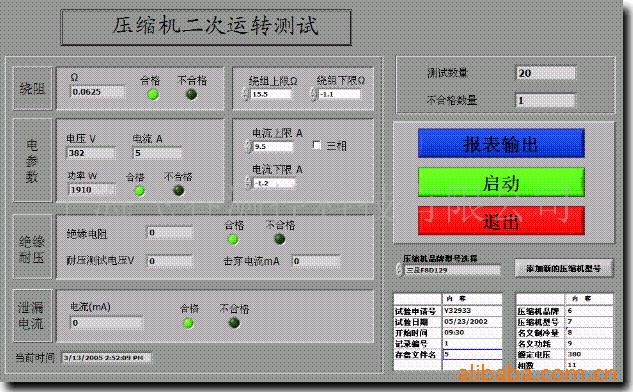

l 裝置配置了計算機,并通過通訊接口與PLC、測試儀表均相連。計算機實時顯示測試數據,并且記錄每個測試結果,保存在硬盤中,并可按需要打印測試數據。計算機保留了歷史測試數據,以供查詢。
可以完成項目的測試:
(1)電氣強度
(2)絕緣電子
(3)泄漏電流
(4)常態下主副繞組的阻值
(5)空載運行3分鐘后,壓縮機電流,電壓、功率
