PG-114隔離分配器,24VDC或220VAC供電,輸入、輸出、電源、通道間全隔離，PG-114隔離分配器將直流電流、電壓信號分成四路相同或不同的電流、電壓信號，實現不同設備同時采集控制。
|
輸入規格： |
|
代碼 |
輸入信號 |
輸入阻抗 |
|
1 |
0-75mV |
≥100KΩ |
|
2 |
0-5V |
|
3 |
0-10V |
|
4 |
0-250V |
|
5 |
0-10mA |
≤100Ω |
|
6 |
0-20mA |
|
7 |
4-20mA |
|
8 |
用戶特定參數 |
|
輸出規格： |
|
代碼 |
輸出信號1 |
代碼 |
輸出信號2 |
代碼 |
輸出信號3 |
代碼 |
輸出信號4 |
|
A |
0-5V |
A |
0-5V |
A |
0-5V |
A |
0-5V |
|
B |
0-10V |
B |
0-10V |
B |
0-10V |
B |
0-10V |
|
C |
1-5V |
C |
1-5V |
C |
1-5V |
C |
1-5V |
|
D |
0-10mA |
D |
0-10mA |
D |
0-10mA |
D |
0-10mA |
|
E |
0-20mA |
E |
0-20mA |
E |
0-20mA |
E |
0-20mA |
|
F |
4-20mA |
F |
4-20mA |
F |
4-20mA |
F |
4-20mA |
|
H |
用戶特定參數 |
|
|
技術指標：
輸入阻抗：電壓型≥100KΩ，電流型≤100Ω
輸出阻抗：0-500Ω
響應時間：<0.05s（0~90%）（TYP）
波 紋：<10mVrms
傳輸誤差：0.1%的終值
溫度系數：50ppm/K的測量值/100Ω負載
耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求
（等同IEC61326-1）
工作溫度：-25℃~+85℃
工作濕度：<90%RH（無凝結水）
電 源：24VDC±10%
消耗功率：<2W
外殼材料：尼龍PA.66
重 量：約200克
產品特點：
●易連接，低功耗，長壽命
●D I N 導軌安裝，插拔式端子
●輸入／輸出／電源／通道間全隔離
產品圖：

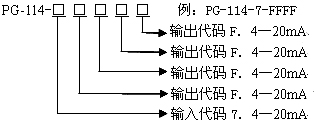

選型舉例：
方框圖：

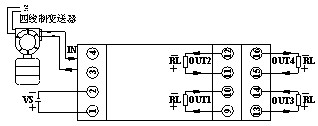

接線圖：
外形尺寸圖：
