帕羅肯公司的ISOTRANS—P01的隔離器擁有無與倫比的技術性能。隔離器從測量信號中獲取很低的電源，僅為2V。并不會影響輸入設備造成信號衰弱�？梢杂糜谒�1:1傳送場合。
ISOTRANS—P01
隔離4—20mA標準信號
任務：
電路板上測量信號電氣隔離，依據最少的系列產品的是少元件來節約成本
問題：
電流環路隔離模塊應用的可能性主要取決于以下數據：
● 輸入端電壓降
● 傳輸精確度
● 負載范圍
● 隔離電壓
● 外形尺寸
優勢：
帕羅肯公司的ISOTRANS——P01的隔離器擁有無與倫比的技術性能。隔離器從測量信號中獲取很低的電源，僅為2V。并不會影響輸入設備造成信號衰減�？梢杂糜谒�1：1傳送場合，包括因技術問題而無法使用的無源隔離器的場合。
外形
密封保證在極其惡劣的環境下也能保證很高的精度，引腳焊接方式。
應用：
● 隔離4-20mA電流環
● 隔離信號調理變送器
● 隔離型數據采集卡
● 隔離模擬信號傳輸
● 消除地線回路干擾
● 遠程監控
● 電力監控
● 工業過程控制
● 調試設備
● 醫療設備
技術：
PARAGON的ISOTRANS——P01直流隔離器的傳送器隔離性超過任何其它的無源隔離器。起重要作用的斷路發生器串聯到電流線路和在測量范圍內把電流逐漸的把正弦波轉變成方形波。避免因通常并聯發生器引起的電量損失引起的精度降低，因此減少電壓降和保證最小的電流時的測量精度。
特點：
●最小的阻抗 電壓降2V，電流傳送20uA到50mA
●好的信號傳送 低信號延遲
●無電源供電要求 低接線要求的節省花費
●最大的可靠性 免維護，節省相關費用
●極高的精度 0-500Ω負負載時，傳輸精度≤0.2%
技術規格：
|
輸入 |
|
輸入信號 |
0（4）…20mA |
|
工作電流 |
≤20mA |
|
壓降 |
≤2V |
|
過載 |
50mA,15V |
|
輸出 |
|
輸出信號 |
0（4）…20mA |
|
負載 |
≤500Ω |
|
響應時間 |
大約10ms@500Ω負載 |
|
波紋 |
≤10mVrms |
|
技術參數 |
|
負載誤差 |
+0.05%F.S/100Ω在負載＜250Ω時
-0.05%F.S/100Ω在負載＞250Ω時 |
|
精度 |
0.1%終值（負載250Ω時） |
|
溫度系數 |
＜50PPM/℃ |
|
測試電壓 |
2.5KV,50HZ輸入/輸出端之間 |
|
工作電壓（絕緣） |
最大600VAC/DC |
|
電沖擊保護 |
最大300VAC/DC |
|
環境溫度 |
工作運輸和儲存 |
-20℃~+70℃
-25℃~+85℃ |
產品圖：

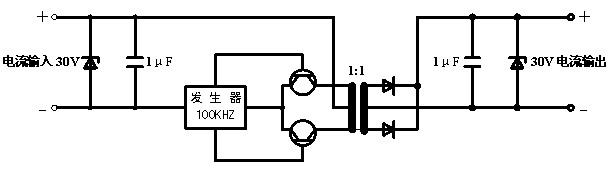

原理圖：
傳送特征：

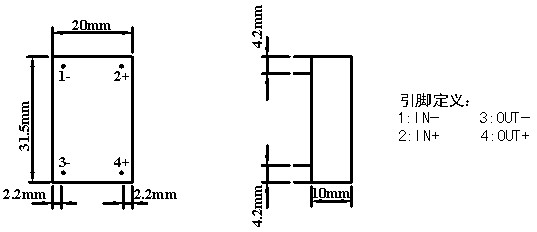

接線分配：
