一、用途
波士電子的 RS-232/光纖轉換器、RS-485/422/光纖轉換器用于實現通信機器之間的光纖傳輸、延長通信距離。波士電子發明和首創了無須外接電源的RS232/光纖轉換器、是世界上最小的光纖轉換器。由于采用光纖作為通信傳輸介質，具有高隔離電壓、防電磁干擾、抗雷擊等優點。波士光纖轉換器廣泛用于工業過程控制、分布數據采集等場合、特別適合電力系統自動化、交通控制等部門。
二、硬件安裝
OPT232-9 型 RS-232/多模光纖轉換器外形為DB-9/DB-9轉接盒大小，OPT232S9 型 RS-232/單模光纖轉換器外形為 DB-9/DB-25轉接盒大小,其中 DB-9(孔座)一端直接插在PC機的 DB-9 芯 RS-232針座上、只用到 RXD、TXD、GND 三根線即可，無須外接電源，使用一對 ST 光纖接頭。
OPT232EX[S]型 RS-232/光纖中繼轉換器的外形為 DB-25/DB-25 轉接盒大小，使用兩對 ST 光纖接頭，中間有一根電纜連接一個RS-232 口的 DB-9 針座和 5V 電源引腳。OPT232EX[S]的 RS-232 口可以配接波士電子的485A、485C轉換器，這樣就構成RS485 光纖中繼轉換器 （型號：OPT485EX[S]） 。

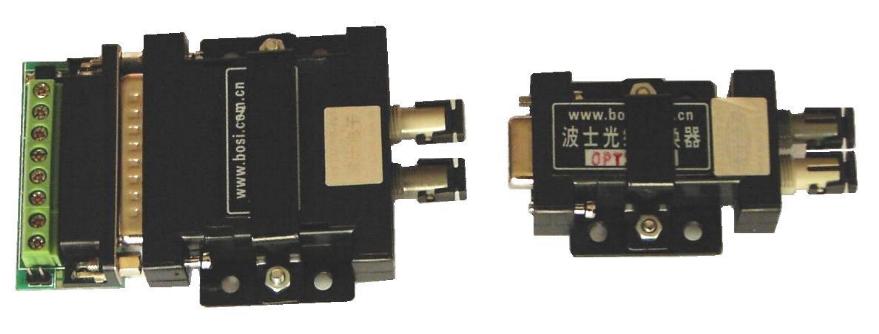

OPT485、OPT485S 型 RS-485/光纖轉換器外形為 DB-25/DB-25 轉接盒大小， 其中DB25(孔座)一端可以接 RS485（半雙工）、RS422（全雙工）、RS232（全雙工半雙工均可）。使用一對ST 光纖接頭。OPT485[S]需要外接直流 5V 電源（<50mA）。
OPT 系列光纖轉換器的深灰色 ST 頭為光纖接收器、淺灰色 ST 頭為光纖發送器。使用時發送器 ST頭通過光纖接對方的接收器 ST 頭。波士 OPT 系列光纖轉換器支持多機通信。注意保持光纖轉換器的ST 座、光纖的 ST 頭的清潔，如果不連接時請一定將 ST 座和 ST 頭用相配套的橡皮塞子蓋住。
三、性能特點
波士電子的 OPT 系列 RS-232/RS-485/光纖轉換器最高速率 115.2Kbps。均無需任何初始化設置！獨有波士零延時自動收發轉換技術，確保適合所有軟件!
請登陸我們的網站 http://www.232485.com 了解更多產品的詳細介紹
聯系人：向小姐
訂購電話：027-51518047
手機：18995634129
傳真：027-51518048
QQ ：752817985
地址：武漢市洪山區關東科技園
MSN/E-MAIL :boshika@hotmail.com
RS-232/RS-485/RS-422/CAN/光纖轉換器
無源RS-232/光纖轉換器為波士電子發明，是世界上體積最小的RS-232/光纖轉換器。波士光纖轉換器擁有系列專利：
ZL03335086、
ZL03335087、ZL033
35088，仿冒必究！
| 主要優點: |
1.OPT232[S]-9只需要RXD、TXD、GND即可無須供電 2.OPT232[S]-9是世界上最小的RS-232/光纖轉換器
3.OPT485、OPT485S為RS-232/RS-485/RS-422通用 4.OPT-CAN是世界上第一款無須任何設置的CAN/光纖轉換器 |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（
.pdf格式文件）
RS-232/RS-485/RS-422口通用轉光纖

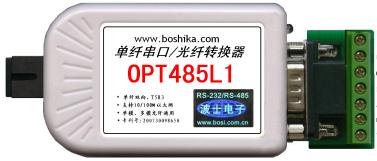

| OPT485L1 |
單纖RS-232/485/422/光纖轉換器 |
單模多模通用 |
單纖雙向、SC頭 |
5V供電 |
| OPT485L |
雙纖RS-232/485/422/光纖轉換器 |
單模多模通用 |
雙纖雙向、SC頭 |
5V供電 |
| OPT485V9 |
RS-232/485/光纖轉換器  |
多模 |
DB-9/DB-9外形 |
5V供電 |
| OPT485 |
RS-232/485/422/光纖轉換器 |
多模 |
DB-25/DB-25外形 |
5V供電 |
| OPT485S9 |
RS-232/485/光纖轉換器 |
單模 |
DB-9/DB-25外形 |
5V供電 |
| OPT485S |
RS-232/485/422/光纖轉換器 |
單模 |
DB-25/DB-25外形 |
5V供電 |
無源RS-232轉光纖
| OPT232-9 |
微型無源RS-232/光纖轉換器 |
多模 |
DB-9/DB-9外形 |
無須供電 |
| OPT232S-9 |
微型無源RS-232/光纖轉換器 |
單模 |
DB-9/DB-25外形 |
無須供電 |
| OPT232V9 |
無源有源通用RS-232/光纖轉換器 |
多模 |
兼容OPT232-9 |
無源/5V供電 |
RS-232/RS-485/RS-422/光纖中繼轉換
| OPT35EX |
RS-232/485/422/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT35EXS |
RS-232/485/422/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EX |
RS-232/485/422/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EXS |
RS-232/485/422/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT14HUB |
1路串口光纖擴4路光纖集線轉換器 |
多模 |
適合星形光纖組網 |
5V供電 |
| OPT11[S] |
微型串口單環光端機 |
多模[單模] |
適合環形光纖組網 |
5V供電 |
| OPT22[S] |
微型串口雙環冗余光端機 |
多模[單模] |
適合環形光纖組網 |
5V供電 |
CAN/光纖轉換器、CAN/光纖中繼轉換
RS-232/485/422轉塑料光纖
| OPF232 |
RS-232/塑料光纖轉換器 |
塑料光纖 |
DB-9/DB-9外形 |
無須供電 |
| OPF485 |
RS-485/422/232/塑料光纖轉換器 |
塑料光纖 |
DB-9/DB-9外形 |
5V供電 |
| OPF232EX |
RS-232/塑料光纖中繼轉換器 |
塑料光纖 |
DB-9/DB-9外形 |
5V供電 |
全信號RS-232/光纖轉換
| OPT232AL |
全信號RS-232/光纖轉換器 |
多模 |
多傳RS-232握手信號 |
5V供電 |
單模/多模光纖相互轉換
| OPT485MS |
單模/多模串口光纖轉換器 |
多模-單模 |
支持各種串口光纖 |
5V供電 |
USB光纖延長、USB轉串口光纖
以太網轉串口光纖

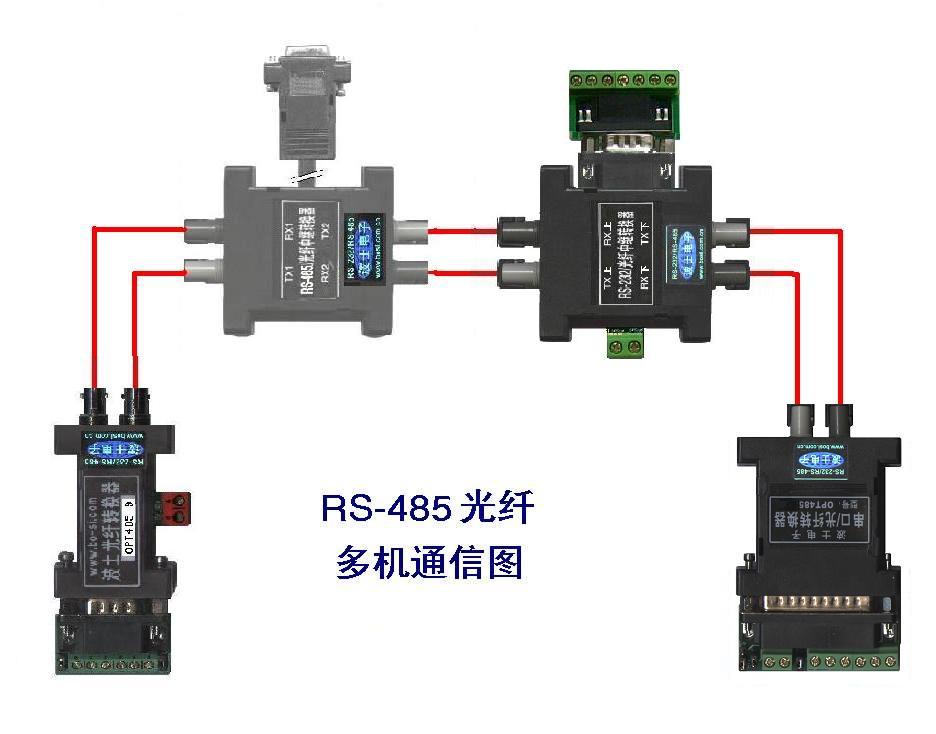

《串口光纖通信的組網方式》 RS-232光纖多機通信圖 RS-485光纖多機通信圖 安裝支架圖

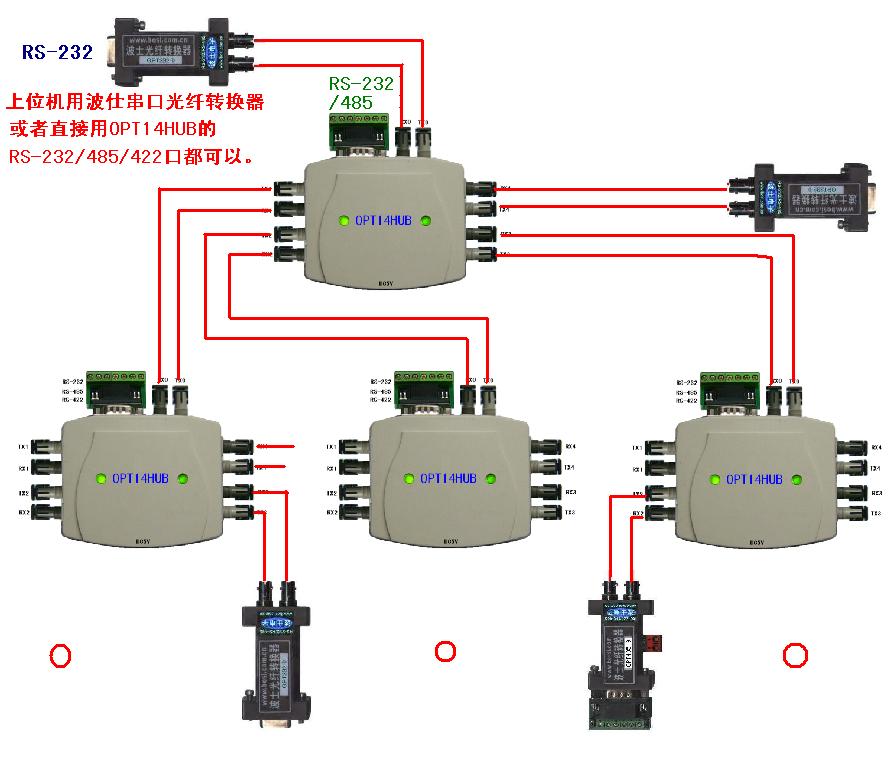

OPT14HUB星形光纖組網多機通信圖 OPT22雙環光纖組網多機通信圖
