高速光隔微型USB/串口轉換器
0-115.2Kbps USB 高速光電隔離!
(B口) RS-232/485/422 專利號:200630307752。世界上最小、易于使用的光隔USB/串口轉換器!
波仕USB232GH高速光電隔離微型USB/串口轉換器秉承波仕轉換器的一貫特色,具有超小型的外形(80*23*47mm)、RS-232、RS-485、RS-422通用,可以虛擬成為本地COM串口(COM1-COM256)、無須修改已有的串口通信軟件。同時波仕贈送USB-串口影射程序。
波仕USB232GH是世界上最小的、也是使用最簡便的光隔USB/串口轉換器、實現了USB與串口的光電隔離。USB232GH是波仕全新一代產品。專利產品,謹防假冒!
USB232GH
|
高速光電隔離USBßàRS-232/485/422轉換器
|
0-115.2Kbps
|
無須供電
|
USB232GL1
|
光電隔離USBßàRS-232/485/422轉換器
|
0-19.2Kbps
|
無須供電
|
USB232L2
|
2路USBßà1路RS-232/485/422轉換器
|
0-115.2Kbps
|
無須供電
|
波仕USB/串口轉換器實現USB與RS-232/RS-485/RS-422串口設備相互通訊的一種協議轉換裝置(USB協議-串行通信協議)。在通信主機 (USB)和RS-232/RS-485/RS-422串口設備之間,無論是通信主機發送信息至指定的RS-232/RS-485/RS-422串口設備或是RS-232/RS-485/RS-422串口設備發送信息至指定通信主機,都可以經其輕易且正確地傳輸。波仕USB232GH系列提供一個USB口,一個隔離的RS232/ RS485/RS422串口等。
硬件安裝
將USB232GH型USB/串口轉換器通過配套的USB延長線(A型USB口到B型USB口)外插到計算機的USB口。在串口插座旁邊有一個小LED(發光二極管),當USB232GH產品接通后LED會一直亮著。
波仕USB232GH產品的RS-232/485/422串口端是一個DB-9針座,具有RS-232、RS-485、RS-422全部引腳。當作為RS-232口時與PC機的DB-9針RS-232口的2、3、5腳分配完全相同。作為RS-422時,T+、T—是指從USB232GH向外發送。注意RS-485和RS-422通信時建議要接地線(5腳)。RS-485/422無須跳線選擇。RS-485/422信號的參考地線與RS-232的GND是一樣的。
USB232GH 實現了USB與串口(RS-232/485/422)之間的2500V光電隔離。USB232GH的RS-232/485/422的最高通信速率為115.2Kbps。波仕USB232GH內置有600W抗雷擊浪涌保護器。
軟件安裝
USB232GH配套有一根1米長的USB延長電纜和驅動軟件(一張光盤)。驅動程序支持 Windows me/2000/XP/vista、LINUX、iMAC等,同波仕USB232的驅動軟件。
按照以下步驟安裝USB232GH轉換器驅動軟件:
1、直接運行Driverinstaller.exe或者setup.exe。
2、用戶可以查看“控制面板”的“系統\設備管理器\端口”,就會發現自動分配給USB232GH一個新的COM口號碼。記住這個COM口號碼。
3、如果要卸載USB232GH的驅動軟件,只需運行配套光盤上的UNINSTALL.EXE即可。
4、用戶可以查看“控制面板”的“系統\設備管理器\端口”,就會發現自動分配給USB232GH一個新的COM口號碼。記住這個COM口號碼。如果要更改COM口號碼,在Windows XP下,桌面à我的電腦\屬性à硬件à設備管理器à端口à通信端口(找到USB232GH的)\屬性à端口設置à高級àCOM端口號,用戶就可以更改COM口號碼了?梢詮行改為已經被占用的COM口的號碼。
性能特點
——直接外插USB口,無須外接電源! ——無須供電而且還可以對外輸出隔離5V電源。
——串口為RS-232/RS-485/RS-422通用! ——自動識別串口號,當作新的COM口!
——軟件只需修改串口號即可,無須重新編寫!(qū)動軟件同波仕USB232、USB485轉換器。
波士USB、以太網轉串口、光纖
主要優點: |
世界上最小的以太網/串口轉換器、支持RS-232/485/422,虛擬串口,使用簡便!特小的USB/RS-485轉換器、無須外接電源!專利號:200730098650、200630307752、ZL2002284234,侵權必究!OPTU232L1被評為2007年度中國十大創新通訊產品 |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載產品說明書(
.pdf格式文件)
類 型 |
型 號 |
功 能 |
特 性 |
微型USB高速光隔 RS-232/485/422 |
USB232GH3 |
高速光隔USB/RS-232/485/422轉換器(FTDI驅動) |
世界上最小 |
USB232GH1 |
高速光隔USB/RS-232/485/422轉換器(PL驅動) |
世界上最小 |
USB轉高速光隔 RS-232/485/422 |
USB232GH2 |
高速光隔USB/RS-232/485/422轉換器(FTDI驅動) |
無須外接電源 |
USB232GH |
高速光隔USB/RS-232/485/422轉換器(PL驅動) |
無須外接電源 |
USB轉全信號RS232 |
USB232GQ |
高速光隔USB與全信號RS-232轉換器 |
無須外接電源 |
USB轉RS485/422 |
USB1485 |
將USB口轉換為1個RS-485口或RS-422口 |
無須外接電源 |
USB轉RS-232 |
USB232 |
將USB口轉換為1個全信號RS-232口 |
無須外接電源 |
USB轉2路串口 |
USB2232L |
USB/2路串口(RS-232/485/422)轉換器 |
無須外接電源 |
|
USB/串口光纖 |

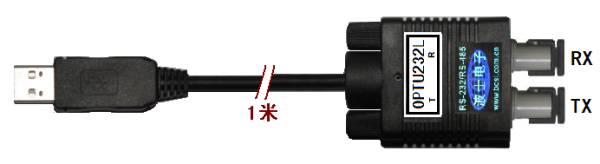

OPTU232L |
微型USB/串口光纖轉換器 [多模] |
世界上最小 |
OPTU232L1 |
USB/串口光纖轉換器 [多模] |
無須外接電源 |
OPTU232SL1 |
USB/串口光纖轉換器 [單模] |
無須外接電源 |
|
以太網-串口 |
ETH232GHH |
高速光隔微型以太網/串口轉換器(232/485/422) |
世界上最小! |
ETH232GL1 |
光電隔離微型以太網/串口轉換器(232/485/422) |
世界上最! |
ETH232L1 |
微型以太網/串口轉換器(RS-232/485/422) |
世界上最小! |
以太網/串口光纖 |
OPET232L1 |
微型以太網/串口光纖轉換器[多模] |
世界上首創! |
OPET232SL1 |
微型以太網/串口光纖轉換器[單模]  |
世界上首創! |
|
以太網光纖收發 |
OPET100L |
微型以太網光纖收發器(10/100M、世界最。 |
單模多模通用 |
OPET100L1 |
微型以太網光纖收發器(單纖、世界最小。 |
單模多模通用 |
|
USB光纖延長 |
OPET-USB |
USB網絡光纖延長器  |
單模多模通用 |
|
USB隔離器 |
BS-USB4 |
USB光電隔離HUB(隔離3000V) |
無須外接電源 |
BS-USB |
USB光電隔離器(隔離2500V) |
無須外接電源 |
