簡介
EOM-104以太網交換機模塊專為設備制造商設計，設備制造商可將其嵌入至他們的產品，令產品性能更佳，穩定性更強。同時，EOM-104模塊提供的集成解決方案令嵌入操作簡便，成本合理。模塊支持10/100 Mbps快速以太網，內建TurboRing快速自愈時間小于20 ms。同時還提供豐富的外設，如Turbo Ring以及GPIO可編程針腳，是嵌入式以太網應用的理想解決方案。
特點
- 10/100 Mbps 以太網接口
- 支持 Turbo Ring 和 RSTP/STP 以太網冗余協議
- 通過SNMP、電子郵件實現事件記錄及通知
- 2/3 信用卡大小的尺寸
- 低功耗
- 工作溫度：-40~75°C

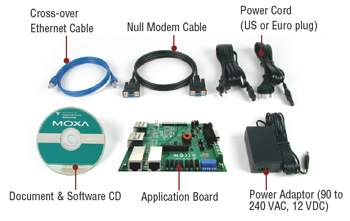

EOM-104 評測工具包
EOM-104 評測工具包包括評測板，電源適配器，軟件CD 光盤，串口以及相關以太網電纜線，可快速便捷地評測所有功能。評測板帶有以太網口，控制臺端口，Turbo Ring DIP 開關，用來測試模塊和應用。
技術 標準：IEEE 802.3 10BaseT
IEEE 802.3u 100BaseT(X)和100BaseFX
IEEE 802.3x 流控
IEEE 802.1D 生成樹協議
IEEE 802.1W 快速生成樹協議
IEEE 802.1D 服務級別
協議：SNMPv1/v2c/v3，DHCP Client，BootP，TFTP，
SMTP，RARP，RMON，HTTP，Telnet，Syslog
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，QBRIDGE
MIB，Bridge MIB，RSTP MIB，RMON MIB Group
1，2，3，9
流控：IEEE 802.3x 流控，背壓式流控
接口 以太網接口：
EOM-104:4 個10/100BaseT(X)
EOM-104-FO：2個10/100BaseT(X)和2個100BaseFX
接頭：1 個 2 x 20 pin接頭，2 個1 x 9 pin接頭
控制臺端口：RS-232 (TxD，RxD，DTR，DSR)
GPIO：4 個可編程I/O針腳
電源 輸入電壓：3.3 V
輸入電流：0.59 A @ 3.3 V
機械特性 尺寸：54 x 60 x 8.25 mm(W x H x D)(2.13 x 2.36 x 0.32 in)
工作環境 工作溫度：-40 ~ 75°C (-40 ~ 167°F)
儲存溫度：-40 ~ 85°C (-40 ~ 185°F)
相對濕度：5~95% (無凝露)
