科亞的SX-R07儀表是一種可使用雙電源供電(115v/220v可選)的數字控制器,它主要使用在電機,電機驅動器和反饋設備之間,可設置及顯示電機的轉速。用戶可進入并顯示電機轉速,轉速的單位可采用RPM( 轉/分鐘)或是其他單位,如 英尺/分鐘 或 英寸/秒。SX-R07 儀表可反復設置電機速度同時具有速度穩定的優點。
二、SX-R07的優點
SX-R07包含以下優點:
卓越的速度調整 :速度調節精度可達到設定速度的0.1%
按鍵編程 : 使用前面板上的三個按鍵進行快速簡單的操作
4位LED 顯示:0.5英寸(13mm)大LED 易讀取
小數點可編程 :特別應用(編程參數的設置)時可方便讀取
反饋設備可選 :可接受電磁式拾波器, 霍爾感應,感應式接近傳感器或是編碼器輸入的反饋信號。
反饋設備的電源+5VDC或+12VDC可選:不必額外提供電源
插拔式的接線端子:方便連線
頻率輸出端子:每一個SX-R07 都提供一個頻率信號可用來控制第二臺SX-R07實現主從控制。
三、詳述
交流電壓 115VAC或230VAC,±10%,50/60HZ,單相
電源功率 通常為5.5W
可接受的反饋源 5VDC或12VDC NPN型編碼器
5VDC 或12VDC NPN 型接近開關
霍爾感應傳感器
電磁式拾波器
外部輸入頻率++ 0HZ-500KHZ
最大模擬量輸出范圍 +10VDC
反饋設備的供電電源(最大10mA) +5VDC 或+12VDC
速度調節 0.1% * 設定速度
反饋頻率范圍 0-3000HZ
工作環境溫度范圍 10℃-40℃
重量 約0.75Kg
++ 信號接到Fin 和C 端子之間。SX-R07 (主機)的頻率和設定轉速的乘積不得超過500KHz。
四、安裝
4.1 安裝環境說明
保證控制裝置遠離臟污,潮濕,酸性物質。保證接線端子和調節電位器周圍有足夠的空間。
固定控制裝置時請遠離熱源。驅動器工作應在說明的工作環境溫度范圍內。
避免過度的震動導致連線松動。
4.2安裝步驟說明:

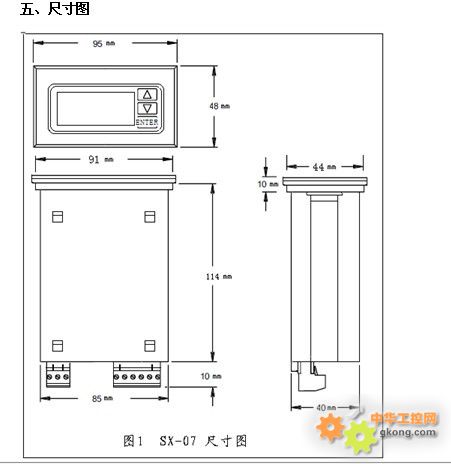

步驟1 :切割出一個長方形的口,尺寸為91 mm* 44 mm 。
步驟2: 將SX-R07 儀表緩緩放入開口內。
步驟3 :在SX-R07 的兩側插入固定支架。
步驟4 :緊固SX-R07支架上的螺絲。
