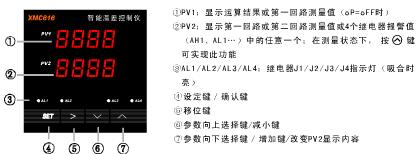

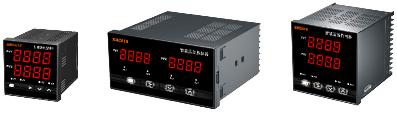

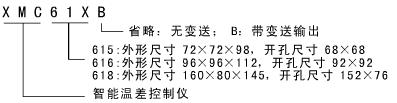

1、基本部分(輸入、顯示、電源): ·信號輸入:兩路輸入,每路均可19種常見信號兼容輸入,可任意設定選擇 19種信號為:T、R、J、WRe3-WRe5、B、S、K、E型熱電偶,PT100,Cu50,375Ω,75mV,30mV,5V,10V,1-5V,10mA,20mA,4-20mA ·顯示設置: 可自由設置成運算結果、兩回路測量值、報警值的顯示,顯示低限(-1999~9999)、顯示高限(-1999~9999)、小數位(0~3)可設置 注意:接好線之后,應對儀表進行設置,只有設置正確,才能正確顯示。 ·零點誤差可修正,濾波系數可設置 ·測量精度:非線形信號: 0.2%,線性信號:0.1% ·超限顯示:“EEEE”或“-EEE”,請檢查輸入信號是否過大、斷線、接反、故障,并檢查顯示設置是否正確。 ·提供一組24VDC電源輸出(30mA) ·工作電源:開關電源85~260VAC/DC,交直流兼容,功耗≤5W
2、控制(報警)部分: ·控制(報警)功能是標準配置,每臺儀表均有四組繼電器輸出,每組繼電器只有一個常開觸點 ·每組繼電器都可單獨設置,可以對應為運算結果或某一回路,可以設置成高動作,也設置為低動作
·每組繼電器只需要設置兩個參數,即吸合值和釋放值
解釋:吸合值即繼電器動作值,釋放值即繼電器返回值。吸合值>釋放值時,呈現為高報警;吸合值<釋放值時,呈現為低報警;吸合值=釋放值時,呈現為不報警;吸合值和釋放值的差值構成動作回差,即不動作帶。 ·繼電器觸點容量:AC220V/3A
3、變送輸出部分: ·變送輸出非標準配置,需要此功能,訂貨時一定要明確指出,即帶后綴“B” ·兩種變送輸出信號可設置選擇:4-20mA/0-20mA 注意:如果需要電壓信號變送輸出,只需要在變送輸出端串接適當?shù)碾娮,比?-10V輸出接500Ω,0-5V接250Ω ·變送下限和變送上限可設置(-1999~9999) 解釋:變送下限和變送上限設置意思是說你要把哪一部分變送出去,怎么變送出去,比如變送輸出設為4-20mA,變送下限設為200.0,變送上限設為800.00,那么顯示200.00時應該輸出4mA,顯示800.0應該輸出20mA,中間自動呈線性變送,這里的上限和下限并非絕對的,下限值也可大于上限值,這時就呈負斜率變送輸出。 ·變送輸出精度:0.8%滿刻度3字,12位D/A轉換器 ·變送輸出負載能力≥500Ω
4、環境要求: ·工作環境溫度:0-50℃ ·工作相對濕度: 20-85%RH ·庫存溫度: -10~70℃
|
