中華工控網工控產品 → 巴歇爾槽-玻璃鋼,不銹鋼材質
產品名稱: 巴歇爾槽-玻璃鋼,不銹鋼材質
型 號: STF
價 格:
品 牌:

收藏此產品     查看收藏
工業和公用事業常用測量污水的明渠流量?jī)x表按測量原理大體可分為堰法和測流槽兩種。我公司生產的STM系列明渠流量計具有同介質非接觸測量,節省場地,工作可靠,量程比寬等優點,既可用于污水排放的測量,又適用于農田水利灌溉的用水計量以及舊城區的排水改造工程。

堰式流量計的特點:結構簡單,安裝方便,測量精度和可靠性好;但因水頭壓損,需要下游較暢通。測流槽式流量計的常用測流槽有多種形式。最常用的是安裝在矩形明渠的巴歇爾槽(ParshaII fIume,簡稱P槽)。

巴歇爾槽流量計的特點:幾乎不受管壁粗糙度等條件變化的影響,測量值的長期變化;巴歇爾槽的水頭損失在非滿管流儀表中屬于較小的,并且?guī)缀醪槐負?dān)憂固體物的沉淀和堆積;

巴歇爾槽安裝注意事項:
第一步:巴歇爾槽放入明渠中,保持槽子水平,

要求:(1)保持巴歇爾槽下游排放暢通。不積水,如不暢通。保持水位差大于或等于30MM。
     (2)巴歇爾槽前直段有1-3米的距離緩沖區,緩沖渠應和槽子底部水平,有便于超聲波的測量。
     (3)必須保證巴歇爾槽下游有水位差,排放暢通,不會積水。
第二步:在巴歇爾槽左右用混凝土澆灌或用磚累起,保證槽子不變形,大槽子內部要有支撐,保證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大,用磚壘砌使槽子和磚距離始終保持50-100毫米,然后用水泥砂漿填滿。

【巴歇爾槽常用流量范圍】
┌───────────────────────┐
│規格(喉道寬mm)│流量范圍(T/h)
├───────────────────────┤
│小型1號(b=25)│0.32~20
├───────────────────────┤
│小型2號(b=51)│0.65~50
├───────────────────────┤
│小型3號(b=76)│2.77~115
├───────────────────────┤
│小型4號(b=152)│5.40~400
├───────────────────────┤
│小型5號(b=228│9.00~900
├───────────────────────┤
│標準7號(b=300)│12.6~1500
├───────────────────────┤
│標準8號(b=450)│16.2~2250
├───────────────────────┤
│標準9號(b=600)│45.0~3000
└───────────────────────┘
巴歇爾槽材質:不銹鋼;玻璃鋼;PVC;聚丙烯

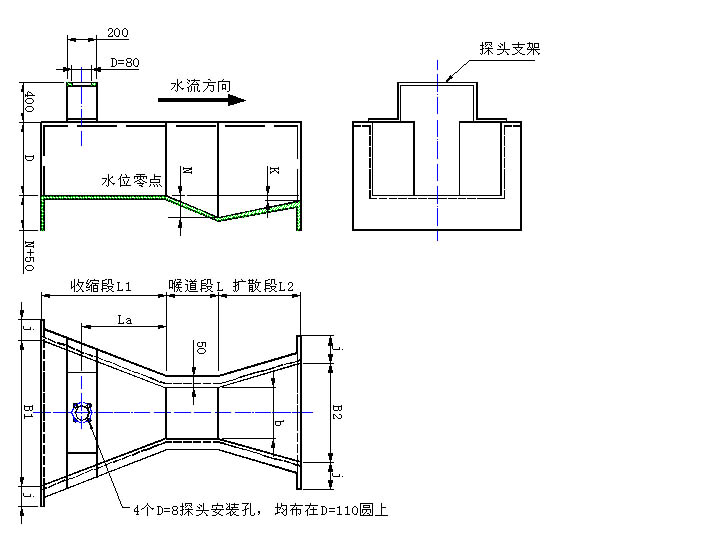

巴歇爾槽結構
       巴歇爾槽的標識尺寸是喉道寬“b”。首先根據應用需要的最大流量,從“附錄一巴歇爾槽水位-流量公式”中查出合適的巴歇爾槽的喉道寬“b”。再?gòu)摹案戒浂、巴歇爾槽?gòu)造尺寸”中查出對應喉道寬等于“b”的巴歇爾槽的其它尺寸。如“L”、“N”、“B1”、“L1”等等。
巴歇爾槽尺寸:(摘自JJG 771-90)



類


號

喉道段

收縮段

擴散段

墻高
(m)

b



L



N



B1



L1



La



B2



L2



K



D






1



0.025



0.076



0.029



0.167



0.356



0.237



0.093



0.203



0.019



0.23



2



0.051



0.114



0.043



0.214



0.406



0.271



0135



0.254



0.022



0.26



3



0.076



0.152



0.057



0.259



0.457



0.305



0.178



0.305



0.025



0.46



4



0.152



0.305



0.114



0.400



0.610



0.407



0.394



0.610



0.076



0.61



5



0.228



0.305



0.114



0.575



0.864



0.576



0.381



0.457



0.076



0.77



標
準



6



0.25



0.60



0.23



0.78



1.325



0.883



0.55



0.92



0.08



0.80



7



0.30



0.60



0.23



0.84



1.350



0.902



0.60



0.92



0.08



0.95



8



0.45



0.60



0.23



1.02



1.425



0.948



0.75



0.92



0.08



0.95



9



0.60



0.60



0.23



1.20



1.500



1.0



0.90



0.92



0.08



0.95



10



0.75



0.60



0.23



1.38



1.575



1.053



1.05



0.92



0.08



0.95



11



0.90



0.60



0.23



1.56



1.650



1.099



1.20



0.92



0.08



0.95



12



1.00



0.60



0.23



1.68



1.705



1.139



1.30



0.92



0.08



1.0



13



1.20



0.60



0.23



1.92



1.800



1.203



1.50



0.92



0.08



1.0



14



1.50



0.60



0.23



2.28



1.95



1.303



1.80



0.92



0.08



1.0



15



1.80



0.60



0.23



2.64



2.10



1.399



2.10



0.92



0.08



1.0



16



2.10



0.60



0.23



3.00



2.25



1.504



2.40



0.92



0.08



1.0



17



2.40



060



0.23



3.36



2.40



1.604



2.70



0.92



0.08



1.0







我們鄭重承諾,本公司產品從出廠之日起12個月三包,出現非人為損壞質量問題,本公司負責包修、包換、包退,并提供終身維護服務。
