詳細內容：
一、技術參數
1、主電源：9V 交流電(或12V 直流電) ，1A 即可；
2、主控制芯片：8位高性能單片機（STC89C58RD+）；
3、存儲空間：32K 程序 (若有特定需要可用64K存儲空間的芯片)；
4、內部數據存儲空間：16K (若有特定需要可用32K存儲空間的芯片)，
5、輸入：
2路水位信號輸入（高水位、低水位）；
2路出水控制按鍵輸入（出水1、出水2）；
2路出水暫停按鍵輸入（暫停1、暫停2）；
1個四線制12V 供電的投幣器輸入接口；
1個三線制12V 供電的脈沖流量計輸入接口；
1路標準的RS232串行通信接口（抗15KV 靜電沖擊），供參數設置和刷卡通訊；
1個拔動開關，用來進行“設置”、“運行”狀態切換，開關打上時為“運行”，打下時為“設置”；
6、輸出信號：6路繼電器負載控制輸出，包含了1路造水控制、2路出水控制、1路自動沖洗控制、1 路
自動臭氧殺菌控制和1路夜景燈自動開關控制；所有控制信號均為板上電源提供，無需另行接線，輸出控
制時只要選擇好要控制的信號，通過繼電器來完成開、關動作既可，使得操作零活、外圍接線簡單；

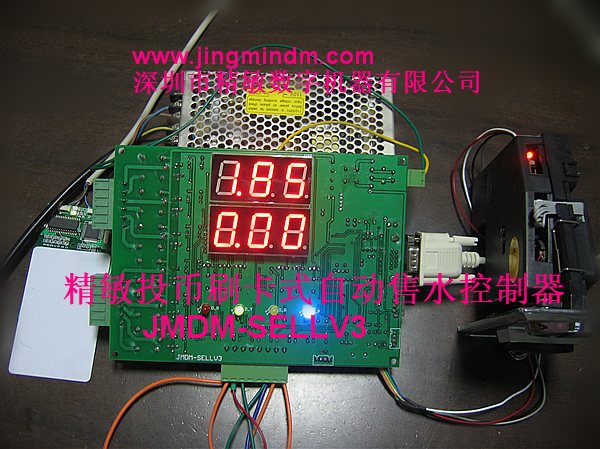

7、6個8段數碼管顯示，分別顯示金額和對應的出水量；
8、4 個LED設備運行狀態顯示燈：紅色表示停售，綠色表示正常，黃色表示正在造水，藍色表示水滿；
9、1路蜂嗚器輸出，投幣、刷卡有效時，短嗚提示有效，卡上金額不足時，間斷報警提示；
10、控制器內置系統電鐘，可方便控制各輸出狀態的定時開關；
11、采用光電隔離和啟用外部硬件看門狗電路及嚴格的高頻濾除特性，使系統工作穩定可靠，無死機現象；
12、安裝尺寸： 長×寬為： 170mm×124mm；
二、規格
1、工作溫度：-10~+65°C； 2、儲存溫度：-20~+80°C ；
3、濕度：5~95% 無凝結； 4、功耗(無外部設備): +12V@ 0.3A (典型值) ；
三、工作過程說明
1、上電后檢測水位信號，當“低水位”開關無信號時，紅色LED 亮，進入停售狀態；黃色LED 亮顯示
正在造水；當“低水位”開關有信號時，綠色LED亮，進入正常售水狀態。
2、正常售水狀態下，待售狀態默認顯示為：0.00 元和0.00L ，此時可通過投幣或刷卡兩種方式取水。
3、投幣取水：
待售狀態下且刷卡區無卡時，可通過投幣器投入5 角或1 元硬幣進行取水，當有硬幣投入時，蜂嗚器短鳴
提示投幣有效，LED上顯示投入的累計幣值和對應應該售出的水量，（當次累計投幣值不得超過4元）；
投幣完成后，可通過出水按鍵來選擇出水，出水過程中可通過對應暫停按鍵暫停出水，在暫停出水狀態下，
可通過再次按下出水按鍵恢復出水，直至應出水量出完為止，整個出水過程中，金額和水量對應的遞減，
直至零時結束，出水過程中不能進行投幣。（投幣或暫停5 分鐘內沒有動作將在5 分鐘后自動清除金額和
對應出水值）
4、刷卡取水：待售狀態下且無硬幣投入時，可通過刷卡進行取水，將感應卡放入刷卡區內，自動讀卡，
讀卡成功時，蜂嗚器短嗚提示刷卡有效，LED上顯示首次扣款后的卡內余額值，出水量為0.00，此時可通
過出水按鍵來選擇出水，出水時，出水量累加，余額遞減，當取水完成時，按暫停鍵停止出水后，將卡拿
開。出水過程中如卡內余額不足單次扣款值，將自動以0.1 元每次扣款，當卡內余額小于0.1 元時，控制
器自動停止出水，并由蜂嗚器間斷報警提示余額不足�？瞄_后，控制器自動進行待售狀態。
四、參數讀取與設置
當拔動開關打下來時，進行參數設置狀態，參數設置狀態可對相應參數進行讀取和修改，控制器上可
修改的參數為8 個。進入設置狀態時，默認選顯示的參數1，此時可通過出水1、暫停1 按鍵進行參數類
型選擇，出水1 為參數類型上翻，暫停1為參數類型下翻，當選定要選擇的參數類型時，長按出水1按鍵
兩秒，進入對應參數修改狀態，此時，出水1為參數值+1，暫停1為參數值-1，當參數設定完成后，長按
出水1 鍵兩秒，退出參數修改狀態。1-8 號參數分別為，水價、流量計類型、沖洗間隔時間、臭氧間隔時
間、夜景燈開時間點、夜景燈關時間點、刷卡時單次扣款額度，累計投幣金額，具體參數描述如下：
參數 1 水價
參數范圍：1-100 單位： 分/L
參數2 流量計類型
參數范圍：1-3 1對應440脈沖/L，2對應450脈沖/L，3對應1000脈沖/L
參數3： 沖洗間隔時間
參數范圍：1-24 單位： 小時
參數4： 臭氧殺菌間隔時間
參數范圍：1-24 單位： 小時
參數5： 夜景燈開時間點
參數范圍：0-23 對應的小時值
參數6： 夜景燈關時間點
參數范圍：0-23 對應的小時值
參數7： 刷卡單次扣款額度
參數范圍：1-3 1對應單次扣0.1 元，2對應單次扣0.5 元，3對應單次扣1元
參數8： 累計投幣值
參數范圍：0-999999 對應的投幣值=顯示值/2（元）
注：所有參數可通過RS232 通訊線由電腦設置，其中系統時間和控制器讀卡密碼只能過來
電腦進行設置。
五、發貨信息及方式
1、發貨清單：
控制器、產品說明書、接線圖、票據。
2、發貨方式：款到發貨，快遞。
六、售后服務
1、自產品售出之日起，硬件正常使用下出現故障，保修一年，保修期后只收取維修成本費用；
2、提供免費遠程電話、網絡在線技術支持。
|
