一、簡介
OT-900系列平膜壓力傳感器/變送器，接管嘴和外殼均采用不銹鋼材質。傳感器在寬溫度范圍內進行了溫度補償，保證了傳感器的技術指標。有多種壓力接口螺紋形式和接線方式，能最大限度的滿足客戶需要。廣泛應用于粘稠溶體的檢測與控制：如食品、飲料、制藥等衛生行業，油漆、顏料、涂料、噴涂設備等裝飾行業，洗滌、造紙、泥漿、瀝青等工業領域。
可選用HART協議板或RS485板�？蛇x配我公司研發生產的各種測控儀表或電路模塊。
二、技術指標
量 程：-0.1~200MPa；
精 度：0.1%F·S、0.25%F·S、0.5%F·S、1.0 %F·S 可選；
供電電壓：+24VDC、、+12VDC、、+5VDC、；
供電電壓：傳感器：+3~15VDC； 變送器：+24VDC、、+12VDC、、+5VDC、；
負載能力(變送器)：電流型≤500W； 電壓型 ≥100KW；
零點誤差：±0.5% F·S；
滿度誤差：±1.0% F·S；
補償溫度：0°C~70°C；
工作環境：-20°C~75°C，≤85%RH；
儲存環境：-40°C~85°C，≤95%RH；
安全過載能力：150%；
極限過載能力：200%；
溫度漂移：0.03%FS/°C；
長期穩定性：£0.2%FS/年；
外殼材料：316不銹鋼；
注：除非特別說明，所有參數指標在25°C測取。
四、電氣接線
4.1 壓力傳感器
紅/2#：激勵(電源)正E+； 黑/4#：激勵(電源)負E-；
綠/1#：信號輸出正S+； 白/3#：信號輸出負S-；
灰/5#：電纜屏蔽；
4.2 壓力變送器
4.2.1 4-20mA兩線制電流
紅/1#：電源正E+; 綠/2#：輸出電流Iout。
4.2.2 三線制電流或電壓
紅/1#：電源正E+; 黑/2#：電源地GND； 綠/3#：輸出電流Iout或電壓Vout。

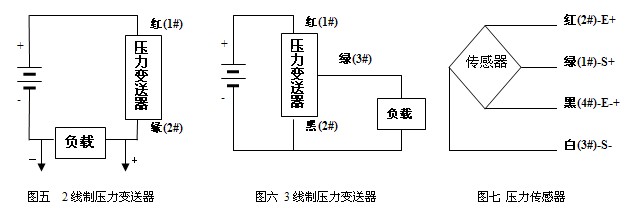

4.3 接線示意圖
