Zigbee1085 無線數據采集模塊，4路模擬量輸入；4路集電極開路輸出；4路繼電器輸出；
4路數字量輸入
說明：
1. 接線端子
GND: 電源負端
+Vs 電源正端
INIT: 復位管腳，模塊上電前，將此腳與GND短接，然后上電，則模塊恢復為默認配置
（地址為1，波特率為9600）
AIN0+ ~ AIN3-: 4路模擬量信號輸入端子
EXT.PWR: 集電極開路輸出時，外接電源的正端
OUT.COM: 集電極開路輸出時，外接電源的負端
OUT0~OUT3: 4路集電極開路輸出端
RL0NO~RL3NO: 4路繼電器輸出正端
RL0COM~RL3COM: 4路繼電器開路輸出負端
DATA+, DATA-: 485總線，不使用ZIGBEE網絡時，可以使用
DI0~DI3: 數字量輸入正端
GND.R: 數字量輸入地端
2. LED指示燈
ZIGBEE1082模塊有2個指示燈，分別為
? 黃燈: 網絡指示燈，ZIGBEE1085模塊加入網絡后，此燈閃爍
? 紅燈: 通訊指示燈，ZIGBEE1085模塊與數據中心通訊時，此燈閃爍
3. 網絡復位鍵
點擊此鍵可復位本機的ZIGBEE網絡，使模塊重新搜尋網絡
4. RS232接口
對XBEE模塊進行配置時，使用此口與計算機連接
二、模塊主要性能指標
■ 輸入類型: 0~5V，0~10V，±5V，±10V，0~20mA，4~20mA，±20mA
客戶需指定量程，其他非標準量程可定制
■ 通道輸入: 4路差分
■ 采樣頻率: 10Hz
■ 分辨率: 16 bit

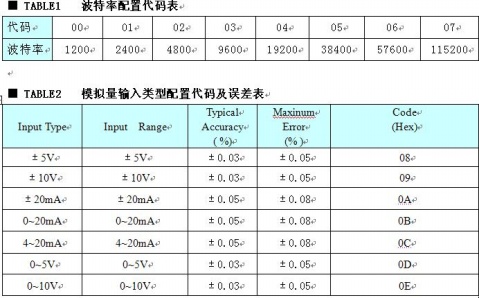

■ 精度: 見TABEL2
■ 滿量程漂移: 25ppm/℃
■ 隔離電壓: 3000V
■ 數字量輸入：TTL電平，可測量高、低電平狀態和頻率（Max 1K Hz）
■ 數字量隔離電壓：3750V
■ 集電極開路輸出：外部供電電壓：+5V ~ +30V，每路輸出電流最大100mA
■ 繼電器輸出：4路A型功率繼電器
■ 繼電器觸點容量: 125VAC @0.5A，30VDC @2A
■ 內置看門狗
■ 電源: 未處理 +10V ～ +30VDC
■ 功耗: 1W @24VDC （模塊未使用XBEE網絡傳送數據，且DO未輸出時）
