W750AC系列SCR控制器
產品特點
1.單一規格設計，主電源於200~480VAC範圍內皆可使用。
2.無電源相序接線的問題。
3.具多重異常指示及檢出功能(欠相、過電流、過熱…等)。
4.具定電壓、定電流控制。
5.可直接控制變壓器。
6.控制訊號端子臺，採用歐式可分離式端子臺，更換時控制迴路可免重新配線。
控制原理
本控制使用閘流體(THYRISTOR)組成的六相全SCR相位控制，利用點弧迴路的脈衝訊號(PULSE)控制輸出電壓大小達到定電壓、定電流之控制。

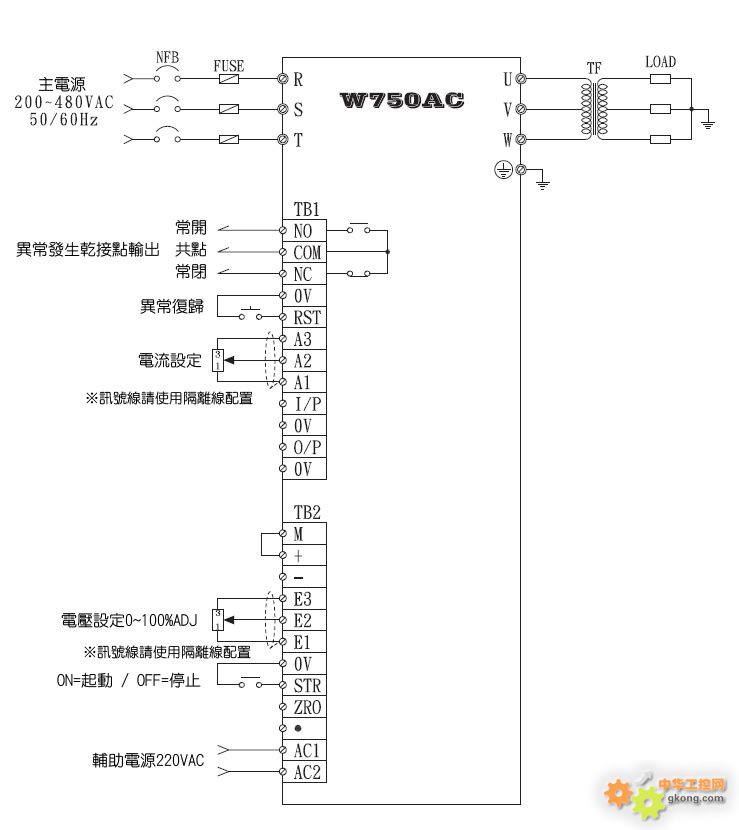

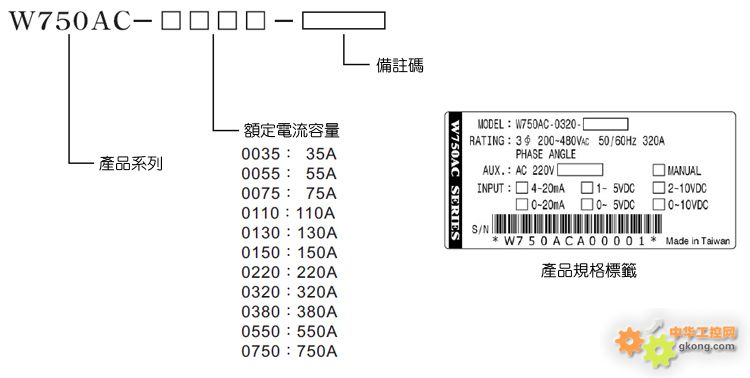

產品型號
電壓：三相200-480VAC
W750AC-0035 35A
W750AC-0055 55A
W750AC-0075 75A
W750AC-0110 110A
W750AC-0130 130A
W750AC-0150 150A
W750AC-0220 220A
W750AC-0320 320A
W750AC-0380 380A
W750AC-0550 550A
W750AC-0750 750A
W750DC系列SCR控制器
產品特點
1.單一規格設計，主電源於200-480VAC範圍內皆可使用。
2.無電源相序接線的問題。
3.具多重異常指示及檢出功能(欠相、過電流、過熱、過電壓、零電壓…等)。
4.內建隔離式電壓迴授。
5.控制訊號端子臺，採用歐式可分離式端子臺，更換時控制迴路可免重新配線。
DC4Q控制原理
1.本控制利用SCR閥流體組成的橋式整流器，兩組作逆向並聯。
2.當SCR1導通時，控制器正輸出，即A為正，H為負，電壓、電流為正，工作於第一象限。
3.當SCR1截止SCR2導通時，控制器會先將負載上之剩餘能量釋放回電源側(回生放電)，此時A為正、H為負，電壓為正，電流為負，工作於第四象限。
4.當剩餘能量釋放完畢時，控制器負輸出，此時A為負、H為正，電壓、電流為負，工作於第三象限，依此類推即為第四象限控制原理。

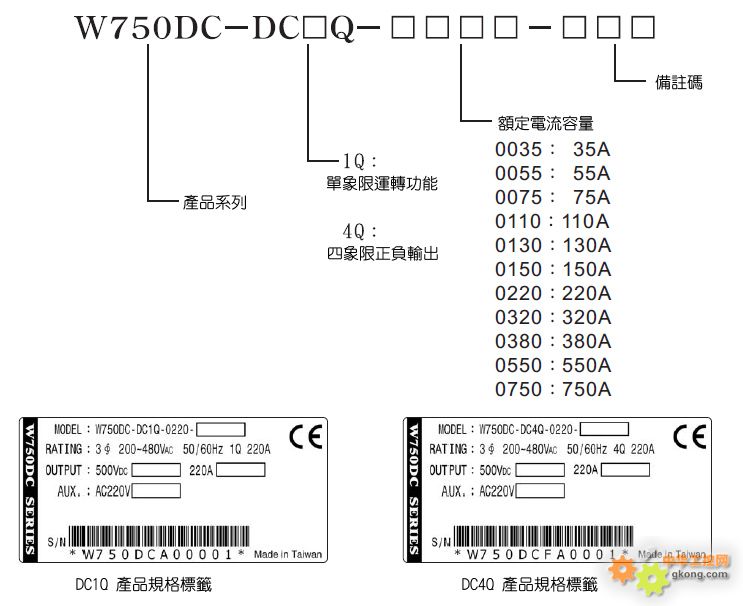

產品型號
1.單象限運轉功能（1Q）電壓：三相200-480VAC
W750DC-DC1Q-0035 35A
W750DC-DC1Q-0055 55A
W750DC-DC1Q-0075 75A
W750DC-DC1Q-0110 110A
W750DC-DC1Q-0130 130A
W750DC-DC1Q-0150 150A
W750DC-DC1Q-0220 220A
W750DC-DC1Q-0320 320A
W750DC-DC1Q-0380 380A
W750DC-DC1Q-0550 550A
W750DC-DC1Q-0750 750A
2.四象限正負輸出（4Q）電壓：電壓：三相200-480VAC
W750DC-DC4Q-0035 35A
W750DC-DC4Q-0055 55A
W750DC-DC4Q-0075 75A
W750DC-DC4Q-0110 110A
W750DC-DC4Q-0130 130A
W750DC-DC4Q-0150 150A
W750DC-DC4Q-0220 220A
W750DC-DC4Q-0320 320A
W750DC-DC4Q-0380 380A
W750DC-DC4Q-0550 550A
W750DC-DC4Q-0750 750A
安裝注意事項及周圍環境溫度
1.控制器使用時，內部會產生熱量，安裝時請垂直安裝且兩旁需預留空隙，以免散熱不良造成電力調整器內部溫度持續上升。
2.控制箱需有空氣對流通風孔，請依熱空氣由下往上之原理裝置通風孔或加裝抽風扇。
3.請勿安裝於高溫或通風不佳之處所，否則請低於額定容量之70%以下使用。
4.避免安裝於有嚴重水蒸氣、多塵�；蛩�、鹼、腐蝕性氣體之場所。
5.周圍濕度：90%RH以下(無結露)。
6.周圍溫度：-10°C-45°C。
