測力系統
一、 系統概述

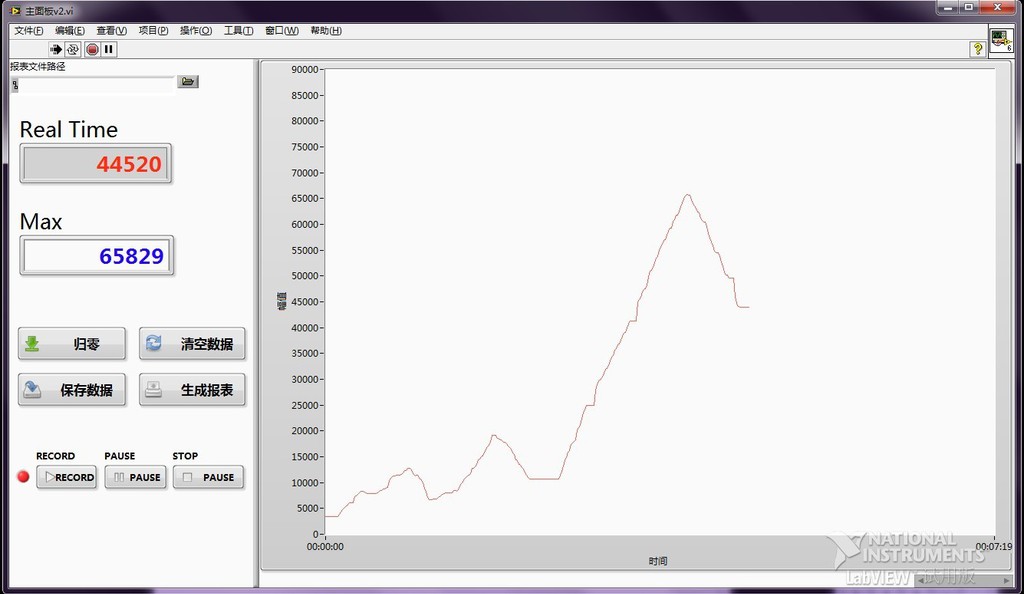

該測力系統使用高精度測力傳感器及儀表，較過去的機械式測力計有以下優點：安裝簡便，精度高，讀數準確。儀表具有峰值保持功能，保證你能夠讀取繩索斷裂時的受到的最大拉力。可以同時配備安裝在電腦上的測力采集軟件，具有高速采集的功能。能夠十分精確的反應力值在每一時刻的變化，采集頻率最高能達到50萬次/秒。
二、 系統組成
本系統主要由傳感器、測力儀表、連接部分三部分組成。如下圖所示：傳感器和測力儀表由我公司提供，按照客戶要求進行標定)
三、 測力儀表參數
基本技術規格
|
電源： |
AC 220V，±10%，功耗10 VA |
|
工作環境： |
-5℃~50℃，85% R·H |
|
顯示： |
5位16mm高亮度綠色LED |
|
指示燈： |
總值、凈值、峰值、谷值、力值變動、比較輸出、零位 |
|
顯示范圍： |
-19999~50000，超載顯示 . |
|
顯示分度間距： |
1~5 |
|
小數點位置： |
可選擇的5個不同位置 |
|
輸出激勵電壓： |
10V±5%，電流>200mA |
|
最大輸入電壓： |
±10V |
|
輸入信號范圍： |
0~±18mV，0~±37mV，0~±75mV，0~±150mV，四檔可選擇 |
|
輸入阻抗： |
大于10MΩ |
|
零點漂移： |
小于 0.04μV/℃ |
|
量程漂移： |
小于 10ppm/℃ |
|
非線性誤差： |
小于0.006% |
|
采樣、比較速率： |
50次/秒 |
|
最大顯示分度數： |
10000分度 |
外形尺寸
產品特點 | Feature
n Ring tension sensor board
n Senior aluminum
n Easy to install, stabile &high accuracy high stability
n After a good moisture-proof sealed
n Ldeal for hostile environment,etc.板環拉力傳感器
n 優質鋁合金材質
n 安裝簡便、快捷，高精度高穩定性
n 經過良好的防潮密封處理
n 適用于各種起重吊裝的惡劣工作環境等。
量程 | Capacities
2t,3t,5t,7t,10t,20t,30t,50t,70t,100t,150t
技術參數 | Specification
|
Rated Output |
額定輸出 |
2.0mv/v±1% |
|
Zero Balance |
零點平衡 |
±1% of ratde output |
|
Creep After 30 Minutes |
蠕變 |
±0.03% of ratde output |
|
Nonlinearity |
非線性 |
±0.03% of ratde output |
|
Hysteresis |
滯后 |
±0.03% of ratde output |
|
Repeatability |
重復性 |
±0.03% of ratde output |
|
Temp. effect on output |
靈敏度溫漂 |
≤0.002% of applied output/℃ |
|
Temp. Effect on zero |
零點溫漂 |
≤0.002% of rated output/℃ |
|
Safe temp. Range |
可用溫度范圍 |
-10℃ to+70℃ |
|
Temp.Compensated |
溫度補償范圍 |
-10℃ to+40℃ |
|
Safe Overload |
安全載荷 |
150% |
|
Input Impedance |
輸入阻抗 |
387 Ω±20Ω |
|
Output Impedance |
輸出阻抗 |
350 Ω±5Ω |
|
Insulation Resistance |
絕緣阻抗 |
≥5000MΩ(50V DC) |
|
Rated Excitation |
推薦激勵電壓 |
10V DC/AC |
|
Cable Color Code |
導線顏色 |
Red(+E)Black(-E)Green(+S)White(-S) |
售后,技術服務
1.保證提供的符合國家、行業和生產者的質量檢測標準、未使用過的全新貨物，附有合格證及裝箱單，并向用戶交付相關資料。
2、免費提供貨物的使用、操作培訓。
3、產品的質保期限為：12個月。質保要求：質保期內出現非用戶人為原因的故障免費修理，超過質保期只收維修材料費、終身負責維修。
4.在售前與售中過程中，我方積極響應需方提出的要求。
蘇州奧巴特爾自動化設備有限公司
蘇州市吳中區旺吳路44-46號
聯系人：吳經理
電話：0512-88188017
傳真：0512-87772335
手機：18662247704
郵箱：szobte@163.com
QQ：841419138
OBTE傳感器保留更改產品設計、規格、參數的權利及資料信息的最終解釋權，且對所有出廠產品予以一年的質保期（包換包退）。欲了解更多關于OBTE產品的信息，請致電奧巴特爾有限公司，索取更多詳細的技術資料。
