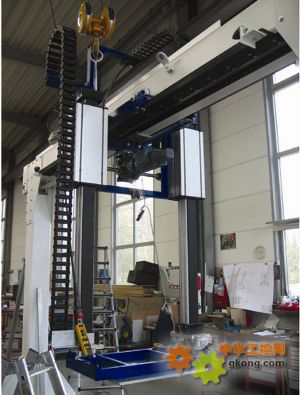

用途：一臺移栽機械手把一大型負載從一條生產線運輸?shù)搅硪粋�生產線。
技術指標
水平行程： 6000mm
垂直行程：1500mm
水平運動速度：1000mm/s
垂直運動速度：500mm/s
水平運動重復精度：±0.2mm
垂直運動重復精度：±0.1mm
水平運動傳動形式：同步帶
垂直運動傳動形式：同步帶
負載重量: 每個工件1200kg（含抓手重量1500kg）
夾持動作:氣動
運動控制系統：PLC
垂直提升方向使用了兩個ELFZ125定位系統，每個定位系統的垂直拉力可達10400N，
兩個ELFZ125平行放置，由一臺伺服電機通過直角雙輸出轉向器同步驅動。
基本配置表：
X方向直線定位系統ALLZ204，quanc7500mm,伺服電機驅動功率10Kw.
Z方向直線定位系統ELFZ125，全長3000mm,伺服電機驅動功率10Kw.
