產品選型

1.1.功能概述

• 集成有以太網控制器，串口，SD卡控制器，USB Host控制器，四線電阻觸摸屏；
• 可完美支持WindowsCE .NET 6.0操作系統；
• 新增Flash掉電保護功能；
• 用戶可將精力集中在應用程序相關的技術開發上，而無須關心復雜、費心的硬件平臺和底層軟件上
• 支持Visual Studio 2005或2008.net(.net 2.0 Compact)、下的VC++,VB,C#開發；
• 觸摸屏輸入；
• 顯示格式800×600，6.5萬色或26萬色（由用戶設定）。支持屏幕旋轉（0°、90°、180°、270°）；
• 用戶可方便設定開機界面；

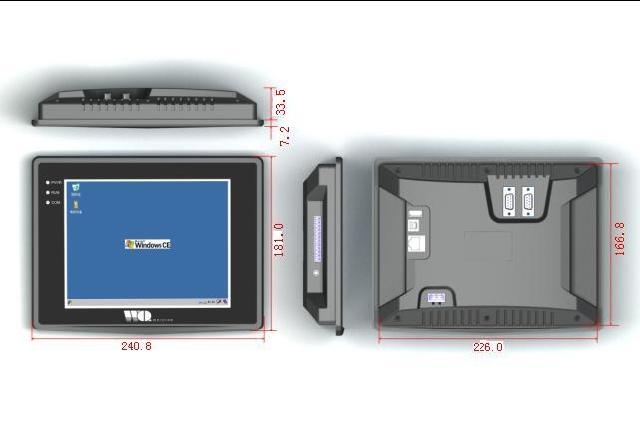

1.2.硬件概述

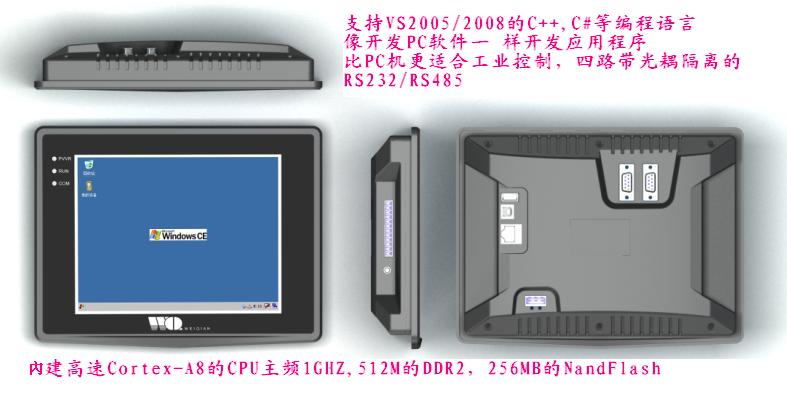

• 內建高速Cortex-A8的CPU主頻1GHZ,512M的DDR2，256MB的NandFlash，Windows CE .NET 6.0；
• 顯示屏：8.0 inch(英寸)，800*600 TFT LCD，寬溫型，64K色或26萬色；
• 四路帶隔離的3線RS-232串口（COM1,COM2,COM3,COM4），其中二路（COM1、COM2）可以作為RS-485總線接口；
• 一路帶隔離的CAN總線接口（WinCE系統內已集成驅動）。標版不帶，需要選配；
• 一路USB Device接口，支持Activesync和PC機同步通信和聯調應用程序；
• 一路USB Host接口，支持鼠標、鍵盤、U盤等設備；
• 一路100M的以太網絡接口；
• SD/MMC接口，支持SD卡和MMC卡；
• 音頻輸出接口；
• DC12V，內置電源隔離保護器，可靠性更高；
• 觸摸屏接口，四線電阻式觸摸屏（WinCE系統內已集成驅動）；

1.3.應用領域

工業控制，檢測設備，儀器儀表，安全監控，醫療器械，智能終端等產品嵌入式高端應用。

支持CAN方便客戶構建現場總線網絡。

1.4.工作條件

12/24VDC,電流：600mA

工作溫度：-10℃~60℃

2.端口介紹

2.1.端口位置圖

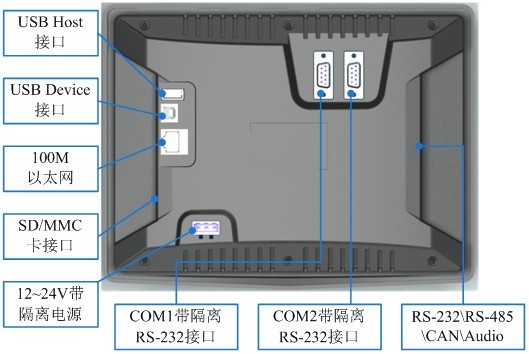

圖2.1

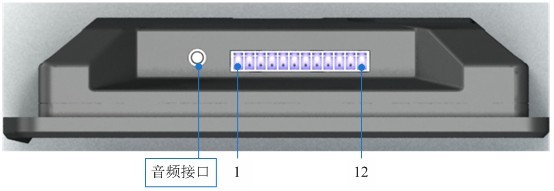

圖2.2

1.CAN接口需要選配（CAN-或CANL）。2.CAN接口（CAN+或CANH）。

3.GND。 4.RS-232 COM3的RX。

5.RS-232 COM3的TX。 6.RS-232 COM4的RX。

7.RS-232 COM4的TX。 8.RS-485 COM2的485B。

9.RS-485 COM2的485A10GND。

11.RS-485 COM1的485B。 12.RS-485 COM1的485A

2.2.RS-232接口

WLT_TFT8060單板電腦有四路帶光隔離串口，支持最高波特率115200bps。對應WinCE驅動的設備號為COM1 ~ COM4。注意：COM1、COM2有兩種輸出方式RS-232和RS-485，背邊的DB9座是RS-232輸出方式。側邊的是RS-485。兩者只能選一使用，不用的不要連接即可。

2.3.RS-485接口

RS-485接口對應WinCE的設備號為COM1、COM2。和DB9的RS-232接口是同一個UART端口（只是不同的輸出方式）。內部有120歐終端電阻
