焊接式玻璃板液位計在儀表上下閥內裝有安全鋼球，當玻璃板意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液體繼續外流，該產品是按原化工部HG5-1364～1370-80標準生產的適用于直接指示各種塔、罐、槽、箱等容器內介質液位。
►特點
●直讀式、讀數精確、可靠
●結構簡單、維修方便
●使用安全、耐用
►結構原理
根據連通其原理，將容器內介質液位引至外部玻璃板液位計內，通過透明玻璃直接顯示容器內液位實際高度。儀表閥桿密封填料采用柔性石墨壓環，密封性能可靠。
►主要技術參數
測量范圍(安裝中心聚L)：300、500、800、1100、1400、1700mm
工作壓力：2.5、4.0、6.3MPa、0.6MPa(用于R型)
材質：碳鋼、不銹鋼
工作溫度：-20～+200℃
鋼球自動關閉壓力：≥0.2MPa
伴熱蒸汽壓力：≤0.6MPa
蒸汽夾套接頭：G1/2外螺紋

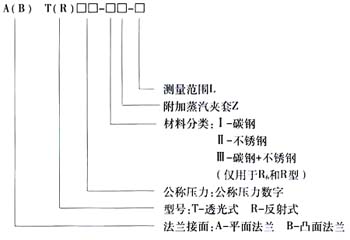

►型號規格
►外形尺寸
►液面計規定標記
|
名稱
|
型號
|
規格
|
標準號
|
備注
|
|
液面計
|
A(B)T25-Ⅰ，
A(B)T25-Ⅱ，
A(B)T25-ⅠZ，
A(B)T25-ⅡZ，
|
L=500、800、1100、1400、1700、2000
|
HG5-1364-80
|
①突面法蘭(A)按HGJ46-91
②凸面法蘭(B)按HGJ47-91 DN20，PN2.5MPa
③工作壓力：2.5MPa |
|
液面計
|
BT64-Ⅰ，
BT64-Ⅱ，
BT64-ⅠZ，
BT64-ⅡZ， |
L=500、800、1100、1400、1700
|
HG5-1365-80
|
①凸面法蘭(B)按HGJ47-91 DN20，PN6.3MPa
②工作壓力：6.3MPa |
|
液面計
|
BR40-Ⅰ，
BR40-Ⅱ，
BR40-ⅠZ，
BR40-ⅡZ， |
L=500、800、1100、1400、1700、2000
|
HG5-1366-80
|
①凸面法蘭(B)按HGJ47-91 DN20，PN4.0MPa
②工作壓力：4.0MPa |
|
液面計
|
R6-Ⅲ |
304
|
HG5-1367-80
|
工作壓力：0.6MPa |
|
液面計
|
R6-Ⅰ
R6-Ⅱ |
304
|
HG5-1368-80
|
|
|
液面計
|
R-Ⅲ |
304
|
HG5-1369-80
|
|
液面計
|
R-Ⅰ
R-Ⅱ |
304
|
HG5-1370-80
|
►標記示例
透光式玻璃板液面計
平面法蘭，工作壓力2.5MPa
材質：不銹鋼，帶伴熱夾套
測量范圍：800毫米
標志：AT25-ⅡZ/L=800mm HG5-1364-80
► 訂貨須知
●型號規格
●測量范圍
●工作壓力、溫度
●材質
●特殊要求協商
●是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件
