輸入規格 |
|
代碼 |
輸入信號 |
激勵電壓 |
|
1 |
0-1KΩ |
1.25V電壓橋 |
|
2 |
0-2KΩ |
2.5V電壓橋 |
|
3 |
0-5KΩ |
|
4 |
0-7.5KΩ |
|
5 |
0-10KΩ |
|
8 |
用戶特定參數 |
|
輸出規格 |
|
代碼 |
輸出信號1 |
代碼 |
輸出信號2 |
輸出阻抗 |
|
A |
0-5V |
A |
0-5V |
≥10K |
|
B |
0-10V |
B |
0-10V |
|
C |
1-5V |
C |
1-5V |
|
D |
0-10mA |
D |
0-10mA |
≤1K |
|
E |
0-20mA |
E |
0-20mA |
≤500Ω |
|
F |
4-20mA |
F |
4-20mA |
|
H |
用戶特定參數 |
|
LP |
輸入帶浪涌保護 |
In:5KA Imax:10KA |
●電源、報警指示
●輸入帶浪涌保護
●準確測量位置信號
●輸入輸出量程可編程
●輸入／輸出／電源間三隔離
PR-612-□ □ □ -LP 例：PR-612-5FF-LP
輸入帶浪涌保護
輸出代碼F. 4-20mA
輸出代碼F. 4-20mA
輸入代碼5. 0-10KΩ
響應時間：<0.05s（0~90%）（TYP）
波 紋：<10mVrms
傳輸誤差：0.2%的終值
溫度系數：15ppm/K的測量值/100Ω負載
耐壓強度：2500VDC時100MΩ以上，1500VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求 （等同IEC61326-1）
工作溫度：-10℃~+70℃
工作濕度：<90%RH（無凝結水）
電 源：24VDC±10%
消耗功率：<1W
外殼材料：ABS阻燃
重 量：約120克
外型尺寸：厚12.5×寬106×高112(mm)
最高連續工作電壓：30VDC
額定放電電流In：5KA（線對地、線對線）
最大放電電流Imax：10KA（線對地）
依據標準：GB/T18802.21-2004

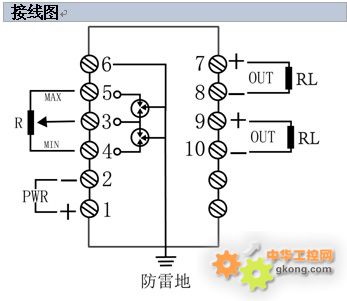

1．帶浪涌保護時，儀表6腳端子必須接地線；
2．采用可拆分接線端子，方便使用；
3．導線采用截面積0.5mm2～2.5 mm2；
4．導線裸露長度約8mm，由M3螺釘鎖緊。
