產品介紹：
TEB-N8100是一款采用M-ATX架構的平臺，采用Intel Q57高速芯片組，支持四核/雙核CPU，板載4個千兆網口，兩個高速擴展插槽，2組Bypass功能。可采用1U/2U上架機箱，支持單雙電源。高性價比的多核系統及先進的高效能設計，完美的集成結構，符合大多數中高端機架式平臺的應用需求。
產品特點：
• 支持Intel雙核及四核CPU
• 板載4個千兆網口,2組Bypass功能
• 支持6進，6出GPIO控制
• 支持兩個高速擴展模塊空間，可擴展萬兆
產品規格：
尺寸規格Form Factor
網絡安全主板尺寸為： 350mm×255mm
整機尺寸：431mmx530mmx88mm
處理器CPU
Intel LGA1156 Lynnfield/clarcdale處理器
主芯片Chipset
采用Intel Q57芯片組
8Mbit SPI Flash ROM
內存Memory
支持 DDR3，最大可擴展到16G
240pin DDR3 1066/1333MHz 內存插槽 ×4
顯示接口Video Interface
CPU內建圖形核心，或外接CPU顯卡
硬盤存儲Hard Disk
板載40pin IDE 33/66/100M接口，支持1個IDE設備。
TypeⅡ CF卡槽 ×1
SATAI/II硬盤接口 ×4
網絡接口Ethernet Interface
Intel 82574L ×4網絡控制器
支持網絡喚醒功能，2組Bapass功能
I/O擴展Multi-I/O ports
RJ45 串行端口 ×2
USB 2.0 ×8
VGA ×1， PS/2插針 ×1
系統監測/看門狗Watchdog
通過Supper I/O支持CPU、風扇等溫度、狀態的硬件監測功能；1~65535 Sec/Min，提供復位功能
擴展總線Expansion Bus Interface
PCI-E 8X高速擴展槽 ×2
內置1個PCI-E4X擴展槽
環境Environment
AT/ATX電源可選
工作溫度：0~600C
相對濕度：5%~90%，無冷凝
操作系統Operation System
Windows 2000/ Windows XP、WinCE、XPE、Linux

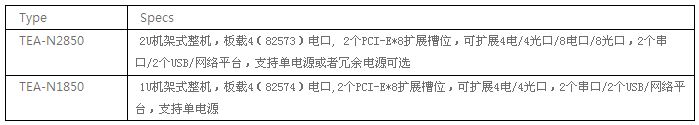

產品選型：
