LEM電流傳感器在諧波電流檢測中的應用
萊姆電子(中國)有限公司
收藏本文     查看收藏

3.3 LEM傳感器外部接口

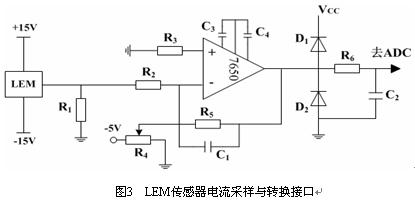

   由于TMS32OF240 DSP芯片內的ADC模塊要求輸入0~5V的單極信號,須將LEM 電流傳感器輸出的小電流信號轉換為電壓信號,再經放大濾波后送入EVM板的ADC,因此設計了圖3所示的LEM傳感器外部接口電路,實現電流采樣與轉換。

   圖3中,R1為霍耳器件所允許的負載電阻,選160Ω?紤]到LEM霍耳電流傳感器輸出電流信號較弱,圖中運放起放大作用,運算放大器輸入阻抗很高,R2的影響可忽略,取R2=6.8kΩ。為防止運放的零漂,采用ICL7650斬波自穩零運放。R4是一個20k的變阻器,主要目的是為了得到一個正向的2.5V的直流偏置電壓。C1為一個積分小電容,選300pF。電阻R3和R5的阻值分別選3.3kΩ和6.8kΩ。運放7650后面的兩個二極管D1和D2可防止模擬輸入過大。電容C2是一個濾波小電容,選0.1μF,其作用是減小干擾,它和電阻R6構成一個低通濾波器。電阻R6為限流電阻,選270Ω,它可在過壓時起限流作用,防止損壞后面的A/D轉換電路。由于圖2的輸出直接接到EVM板的A/D端,使得該電路將具有正負極性的電流反饋信號轉換為單極性信號送入DSP。圖中C3和C4是7650正常工作時所要求的外圍器件,電容值均取0.1μF。
3.4 基于LEM傳感器的APF過流檢測

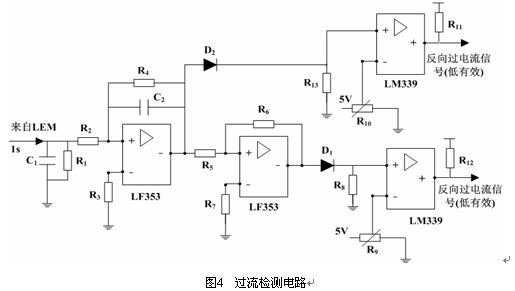

   在APF系統中,LEM傳感器也用于逆變電路IPM模塊的過流保護電路(如圖4)。LEM傳感器對IPM輸出電流進行檢測,一旦出現過流故障,APF過流保護電路將迅速禁止DSP產生PWM信號,同時把故障信號與PWM信號共同經過與非門后送給驅動模塊,封鎖脈沖輸出,關斷IPM模塊中的IGBT,保護APF系統的安全,只有等到手工復位查清故障后,系統才能重新開始工作。

   圖4中,被檢測電流Is來自IPM輸出。電阻R1為74Ω。電容C1起高頻濾波作用,選0.1μF。電路中的電容C2為一個積分小電容,取300pF。電阻R2、R4、R5、R6均選1kΩ,R3、R7選0.5kΩ,R8、R13選6.8kΩ,R11、R12選1kΩ,R9、R10選15kΩ的變阻器。當正向出現過流時,圖3中二極管D1導通,二極管D2截止,從而檢測得到正向過流信號;當反向出現過流時,二極管D1截止,二極管D2導通,從而檢測得到反向過流信號。通過調節變阻器R9和R10的阻值,可以確定正向過流和反向過流的具體值。在實際電路中,設計Is過流值為10A,當系統正常工作,即沒有過流時,過電流信號為“高電平”。R11和R12是上拉電阻。過流故障信號與來自DSP芯片所產生的PWM信號一起經過與非門合成后,送給驅動電路,產生保護作用。
4 工程應用結論

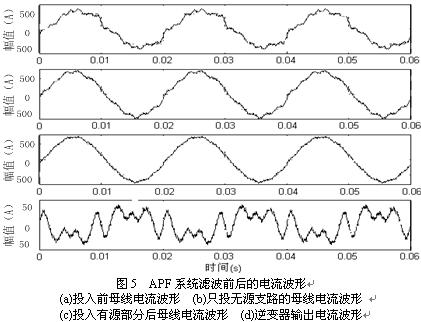

   在現場兩套大功率整流負載都投入運行,且負荷較大的情況下,圖5給出了大功率并聯混合型APF投入前后母線電流及逆變器輸出電流的波形。從圖中可以看出,大功率并聯混合型APF投入后母線電流波形得到明顯改善,電網諧波電流大大降低,同時,由于綜合補償了一定的無功功率,功率因數由投入前的0.46上升為0.94。工程應用結果證明,大功率并聯混合型APF具有很好的諧波抑制效果,運行可靠,保障了電網的安全、穩定、經濟運行。系統中的LEM電流傳感器工作正常、可靠,檢測精度高、響應速度快、可靠性好,能夠很好的滿足工業現場應用的需要,基于LEM傳感器的電網諧波電流檢測和過流保護為系統的成功應用發揮了重要作用。

參考文獻
[1]王兆安, 楊君, 劉進軍. 諧波抑制與無功功率補償[M]. 北京:機械工業出版社, 1998.
[2]唐欣, 羅安, 涂春鳴. 新型注入式混合有源濾波器的研究[J]. 電工技術學報, 2004, 19(11): 50-55.
[3]涂春鳴, 羅安. 電網諧波分析與濾除系統的研制[J]. 中南工業大學學報, 2001, 32(6): 631-634.
[4]唐欣, 羅安, 涂春鳴. 基于遞推積分PI的混合型有源電力濾波器電流控制[J]. 中國電機工程學報,2003,23(10):38-41.
[5]周衛平, 吳正國, 夏立. 基波相位和頻率的高精度檢測及在有源電力濾波器中的應用[J]. 中國電機工程學報, 2004, 24(4): 91-96.
[6]AkagiH, KanazawaY, NabaeA. Instantaneous reactive power compensators comprising switching devices without energy storage components[J]. IEEE Trans and Appl, 1984, 20(3): 625-630.
作者簡介:
周柯(1979-),男,博士研究生,主要從事電力系統諧波抑制及無功功率補償?shù)确矫娴难芯浚娫挘?34-0731-0987,郵箱:zkwolf@163.com,郵編:410082,通訊地址:湖南長沙湖南大學電氣與信息工程學院。
涂春鳴(1976-),男,副教授,主要從事電氣工程和控制科學與工程等方面的教學和科研工作。
