工業上普遍需要測量各類非電物理量，例如溫度、壓力、速度、角度等;另外電物理量(簡稱電量),例如電流、電壓、功率、頻率等,都需要轉換成標準模擬量電信號才能傳輸?shù)綆装倜淄獾目刂剖一蝻@示設備上。這種將物理量轉換成電信號的設備稱為變送器。工業上最廣泛采用的標準模擬量電信號是用4~20mA直流電流來傳輸模擬量。
采用電流信號的原因是不容易受干擾。并且電流源內阻無窮大，導線電阻串聯在回路中不影響精度，在普通雙絞線上可以傳輸數百米。上限取20mA是因?yàn)榉辣囊螅?0mA的電流通斷引起的火花能量不足以引燃瓦斯。下限沒有取0mA的原因是為了能檢測斷線：正常工作時不會低于4mA，當傳輸線因故障斷路，環路電流降為0。常取2mA作為斷線報警值。

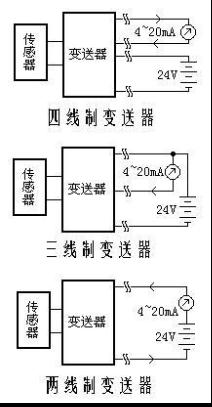

電流輸出型變送器將物理量轉換成4~20mA電流輸出，必然要有外電源為其供電。最典型的是變送器需要兩根電源線，加上兩根電流輸出線，總共要接4根線，稱之為四線制變送器(下圖)。
當然，電流輸出可以與電源公用一根線（公用VCC或者GND），可節省一根線，稱之為三線制變送器(下圖)。
其實大家可能注意到， 4-20mA電流本身就可以為變送器供電，如變送器基本原理圖所示。變送器在電路中相當于一個特殊的負載，特殊之處在于變送器的耗電電流在4~20mA之間根據傳感器輸出而變化。顯示儀表只需要串在電路中即可。這種變送器只需外接2根線，因而被稱為兩線制變送器。工業電流環標準下限為4mA，因此只要在量程范圍內，變送器至少有4mA供電。這使得兩線制傳感器的設計成為可能。
在工業應用中，測量點一般在現場，而顯示設備或者控制設備一般都在控制室或控制柜上。兩者之間距離可能數十至數百米。按一百米距離計算，省去2根信號傳輸導線意味著成本降低近百元！另外四線制變送器和三線制變送器因?qū)Ь�(xiàn)內電流不對稱必須使用昂貴的屏蔽線,而兩線制變送器可使用非常便宜的的雙絞線導線,因此在應用中兩線制變送器必然是首選。
另外如果現場有干擾的話可以加個配電隔離器PA-1317，這個配電隔離器既可以給現場兩線制變送器提供隔離電源，又可以解決現場的強電磁等干擾問題，可以確保所有設備的正常運行。
|
