隨著社會的發展，各種管網(熱、水、電、油、煤氣等)越來越多，管網測點數據的采集和及時傳輸是管網穩定、可靠運行的保證，要求計算機管網監測系統必須能夠在較低費用的前提下提供及時、準確的信息。然而，在使用的過程中，采用電話撥號、無線電臺等方式的管網監測系統的不足之處逐漸凸現出來。采用電話線傳輸數據，撥號過程冗長，而且線路建設有一定困難；采用無線電臺，解決誤碼率、抗干擾是一個令人頭疼的問題，而且受無委會頻率管制的影響，在頻率使用、傳輸距離上受一定限制；采用專線電路，不可能對所有大面積分散的數據采集子站進行專線鋪設，更不能承擔高昂的運行費用。
熱網監測系統，它改變了人工抄表、人工制表、人工結算的管理模式，實現了對熱網系統的實時監測和計量的自動化，且能實時掌握蒸汽質量和用汽情況，便于生產調度管理。當熱網設施或儀表出現故障時能夠及時地發現問題、查找問題、處理問題，也能及時發現跑冒滴漏以及各種原因的偷汽問題，同時可實現對計量數據的追溯，避免供用雙方糾紛。該系統的建立可大大降低熱網運行成本和蒸汽管損，并可無人值守，實現對整個熱網的管理現代化，從而產生極大的經濟效益。

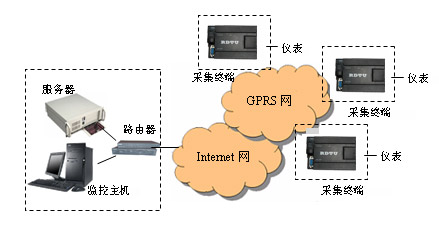

系統組成
由GPRS遠程終端、GPRS運行網、系統管理主機、數據服務器、內部網絡和查詢工作站組成，該系統是把計算機技術、通信技術、現場數據采集和計量技術相結合的一個系統，它把熱網系統中非常重要的蒸汽計量數據進行了有效的管理，同時也大大提高了管網運行的安全性和可靠性。
1 地理圖文顯示，操作界面直觀；
2 進行整個熱網系統的運行分析，具有強大的統計和查詢功能，實時掌握管網的管損情況；
3 實時采集各用戶子站的溫度、壓力、流量和運行參數，實時監測每個計量儀表的運行情況；
4 具有數據顯示、歷史數據查詢、報表管理、流量迭加、流量對比分析、自動報警等多種功能；
5 具有完善的報警功能，流量計參數的變化實時報警；瞬時流量的異常報警；
6 各流量計的日累計流量越限實時報警；遠程數據終端（RDTU）與流量計的通訊中斷、遠程數據終端（RDTU）與Internet連接斷線等進行實時報警；
7 WEB服務功能：支持WEB功能，各工作站不需安裝組態軟件，通過瀏覽器即可查詢各數據及圖表；
8 查詢?nèi)我庥脩羧我鈺r間段內的用汽情況；
9 對子站的交流停電、溫度壓力流量等異常情況生成故障記錄并對故障進行匯總，并通過短消息發送給熱網管理人員；
10 根據需要自動生成結算帳單、日報表、月報表、年報表等，并可直接打印輸出；
11 可隨時隨地掌握計量儀表信息；
12 數據庫管理，組態設計；
13 網絡化設計，支持遠程訪問功能；
14 支持模擬屏或投影儀顯示。
系統主要技術指標
1 系統容量：1：250（可擴充）；
2 通信方式：無線專網或GSM、GPRS、USSD等公網
也可采用有線方式（RS232，RS485方式）
3 系統結構：一點對多點的星形結構；
4 系統工作環境溫度: -20℃～+60℃；
5 濕度：5％～95％非凝結；
6 實時時鐘；
Watch Dog功能。
|
