通過緊湊涂層溫度控制設備---Bricort，德國IAV公司已經開發出一種節能，低成本的解決方案，用于維持并控制準確的印刷涂層溫度。系統的核心是圖爾克公司的BL20I/O模塊系統。
It’s all in the Coating
關鍵在于涂層
BL20 I/O系統里的可編程網關可以保證印刷機中涂料溫度的控制精確到度。
無論是亞光黑，光亮的彩色，還是金屬光澤，雜志、宣傳冊或包裝物上的完美而光亮的涂層都絕不僅僅是個人品味問題；它們會讓那些放在書架上的書刊倍受矚目，并且賦予這些刊物以一定的權威感。這層涂層（大部分使用紫外線涂料或分散體涂料）其最大加工難度在于它們隨著印刷材料的不同，加工的最佳溫度也不同。由于工業上使用的是大容量的涂料容器，其內的涂料只能相對緩慢地加熱到所需溫度，也就是說，這是一個非常耗時的過程。另外，印刷機也會出現這樣的問題，涂料在經過涂料容器和處理位置之間較長管道后，溫度會再次降低。這就意味著涂層不可能會在最佳溫度范圍內被加工成形。
德國羅高鎮的IAV GmbH公司新開發Bricort移動涂層溫度控制設備,采用此設備這些問題現在全都得到了解決。IAV的技術經理岡特榮格說，開發這個產品的初衷源于印刷機生產商，他們經過反復嘗試想要制造出一種設備，相較于不精確、高耗能的傳統涂料準備方法，能夠提供可觀的效益。“我們發現印刷機生產商對于涂料溫度控制的要求已經累積到一定程度了。而這道難題我們現在能夠用Bricort系統來解決它了?！?/DIV>
自動化工程專家們與達姆施塔特科技大學的印刷機及印刷工藝研究所（IDD）合力，用了三年的時間，開發出易于融合進現有涂層系統的緊湊溫度控制設備。副標題：Bricort系統在接近于涂飾位置，能夠直接測量出涂料從網紋輥套筒通過輥系運往承印處時的加工溫度。
為此，在網紋輥套筒的連接噴嘴安裝了一套PT100溫度系統，連續不斷地把輸出溫度報告給監控器。這個系統能夠確保不會由于輸送管道太長，而產生溫度波動。IDD負責開發控制系統的研究人員詹恩諾依曼解釋道：“在Bricort的幫助之下，涂層技師首次能夠?qū)⒖箿匦缘恼`差維持在±0.5 °C的范圍之內，并且能夠調整涂料的溫度及相關黏度。”

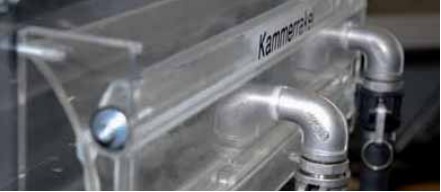

創新：涂層溫度直接用PT100記錄在網紋輥套筒上（貿易展示模型）
“驚喜”
在控制柜狹小的空間里，Bricort系統頂部有一個多語種嵌入式的觸摸屏，用于輸入預期的加工溫度，同時也是控制流路溫度的設備，它能夠快速穩定地加熱涂料，或切換成冷卻設備降低涂料溫度。岡特榮格說：“雖然這個設計的冷卻效率只有一千瓦特，但這已經足夠了。”與傳統設備3千瓦特以上的冷卻效率比較起來，這個裝置顯示出令人難以置信的節能性?！?/DIV>
圖爾克的BL20I/O遠程站緊湊的模塊設計，可以把任意附加的電子模塊整合到系統中，使它很快成為開發商理想的解決方案。“我們一直都在尋找一個緊湊的、可以使用CoDeSys編寫程序的硬件”控制器專家斯特凡格羅比格在解釋為什么公司選擇與圖爾克合作時如是說，“另外，我們想要保護編程的專有技術，用它創造出一個能夠維持溫度精確到度的控制系統。BL20網關的緊湊控制器萬無一失地保護CoDeSys程序免于非法接入。”
諾依曼和揚使用國家儀器的控制部件開發了系統的原型。“雖然國家儀器部件功能強大，但是同時對于大規模生產來說它的體積過于龐大，費用也太高?！盜AV技術總監榮格解釋道，他聘請了斯特凡格羅比格工程設計公司負責設計電子和控制器?！皥D爾克帶BL20網關的控制器不僅非常緊湊，而且充分考慮到成本利潤率，是多數精確生產的理想選擇?！彼固胤哺窳_比格說：“你可別忘了圖爾克公司能夠提供軟件開發，且大部分功能部件成品都是免許可證的，這樣我們?cè)诰帉懗绦驎r(shí)就可以節省一部分時間。第三方生產商提供的產品，作用于系統時所呈現出的整合性竟能如此成功和快速，令我驚喜萬分?！?/DIV>
系統核心
在IAV溫度控制設備中，BL20I/O遠程站與網關控制器自身的傳感器和驅動器相結合。溫度控制設備通過TCP Modbus協議也可以直接連接到印刷機的控制裝置中，這么一來，印刷和涂層工序可以用同一個裝置來控制。格羅比格總結道：“BL20站同觸摸屏一起作為系統的核心部分?！?/DIV>
隨著Bricort系統的開發，IAV的開發人員并不想止步于鍍膜機的液態自動化。榮格解釋道：“我們已經考慮要開發一種整合解決方案，將涂料準備，涂料供應和相關的管道零部件等所有的部件都整合到一臺機器上?！?/DIV>
