消防設備電源監控系統是依據由中國建筑標準設計研究院、上海安科瑞電氣股份有限公司等單位主編國家標準《消防設備電源監控系統》，針對消防設備的電源進行實時監控的系統。通過檢測消防設備電源的電流、電壓值和開關狀態，判斷電源是否存在斷路、短路、過壓、欠壓、過流以及缺相、錯相、過載等狀態并進行報警和記錄。
此監控系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控的特性。實時反映出被監控設備電源的狀況，并集中顯示，從而可有效避免火災發生時，消防設備由于電源故障而無法正常工作的危急情況，最大限度地保障消防聯動系統的可靠性。

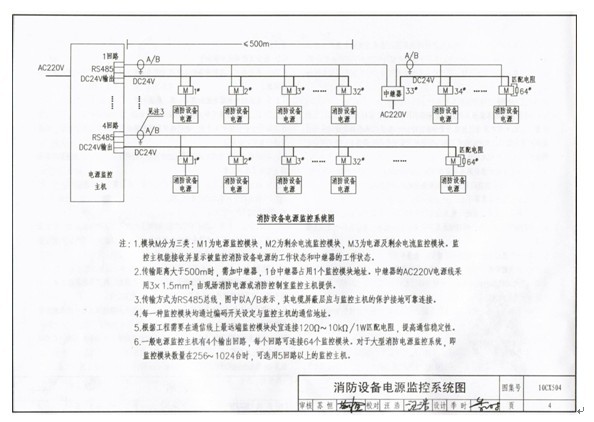

消防設備電源監控系統圖
系統組成
系統由監控主機、中繼器、監控模塊和傳輸纜線組成。監控主機對所監測的消防設備電源的運行信息、故障信息、位置信息等參數進行跟蹤采集、存儲、分析，方便用戶進行管理和監控；通過人機交互界面，將消防設備電源的數據匯總顯示，具有管理、查看、報警、打印等多項功能。
監控模塊用于在現場對各種消防設備的電源及設備運行狀態進行信息采集，可通過選擇功能不同的監控模塊實現對不同消防設備電源的監控要求。監控模塊分為三大類：M1模塊表示電源監控模塊，用于監測電源的電壓、電流；M2模塊表示剩余電流監控模塊，用于監測供電回路的剩余電流值；M3模塊兼具以上M1和M2的功能，可以同時監測電源的電壓、電流及剩余電流。
監控主機與監控模塊的通信線路采用總線型連接方式。
監控模塊選型表
電源監控模塊
剩余電流監控模塊
|
型號功能 |
剩余電流監控模塊（M2） |
|
ARCM100-Z |
ARCM200-J1 |
ARCM200-J4 |
ARCM300-J1 |
ARCM300-J4 |
|
顯示方式 |
液晶顯示 |
數碼管顯示 |
數碼管顯示 |
液晶顯示 |
液晶顯示 |
|
安裝方式 |
嵌入式 |
嵌入式 |
嵌入式 |
導軌式 |
導軌式 |
|
外形尺寸 |
面框 |
120*120 |
96*48 |
96*48 |
— |
— |
|
開孔 |
108*108 |
91*44 |
91*44 |
— |
— |
|
電力測量 |
三相電流、電壓、有功功率、無功功率、功率因數、頻率；四象限電能計量、基波、總諧波電能計量 |
— |
— |
— |
— |
|
在線監測 |
剩余電流1路、溫度1路 |
剩余電流1路、溫度3路 |
剩余電流4路 |
剩余電流1路、溫度3路 |
剩余電流4路 |
|
開關量 |
開關量輸入 |
3路 |
— |
— |
— |
— |
|
繼電器輸出 |
2路 |
4路 |
4路 |
4路 |
4路 |
|
輸入信號 |
電流 |
5A、1A |
— |
— |
— |
— |
|
電壓 |
AC100V、400V |
— |
— |
— |
— |
|
剩余電流 |
10mA~3A |
10mA~3A |
10mA~3A |
10mA~3A |
10mA~3A |
|
溫度 |
0~120℃ |
0~120℃ |
— |
0~120℃ |
— |
|
接線方式 |
三相三線、三相四線 |
— |
— |
— |
— |
|
工作電源 |
DC24V |
DC24V |
DC24V |
DC24V |
DC24V |
|
保護功能 |
剩余電流、溫度、過壓、缺相、過流 |
剩余電流、溫度 |
剩余電流 |
剩余電流、溫度 |
剩余電流 |
|
數據記錄 |
事件記錄
內置時鐘 |
— |
— |
事件記錄
內置時鐘 |
事件記錄
內置時鐘 |
|
通信 |
Modbus-RTU
CANBUS（可選） |
Modbus-RTU
CANBUS（可選） |
Modbus-RTU
CANBUS（可選） |
Modbus-RTU
CANBUS（可選） |
Modbus-RTU
CANBUS（可選） |
|
適用回路種類 |
0.4KV電壓等級TN-C-S、TN-S及局部TT系統 |
電源及剩余電流監控模塊
|
型號功能 |
電源及剩余電流監控模塊（M3) |
|
ACM3-X/ULMKC-90L |
|
顯示方式 |
液晶顯示 |
|
安裝方式 |
主體模塊柜內導軌式安裝，顯示模塊面板嵌入式安裝 |
|
外形尺寸 |
面框90*70，開孔86*66 |
|
測量參數 |
三相電流、三相電壓、剩余電流 |
|
額定電流規格（A) |
32,63,125,160,225,315,400,500,630,800,1250 |
|
繼電器輸出 |
常開觸點，作用于報警，報警1瞬時動作，報警2延時5S（可調）動作 |
|
輸入信號 |
電流 |
0~10A直接接入，10A以上互感器接入 |
|
電壓 |
AC 0~690V |
|
接線方式 |
三相三線、三相四線 |
|
工作電源 |
DC24V |
|
通信 |
Modbus-RTU/Profibus-DP |
|
適用回路種類 |
消防回路 |
參考文獻
[1]消防設備電源監控系統10CX504，中國計劃出版社
[2]上海安科瑞電氣股份有限公司產品手冊.2010.08版
|
