高性能TMC26X系列微步驅動芯片的原理與應用
摘 要：TMC26X系列是一款雙全橋驅動器IC，適用于雙極步進電機控制。用戶可選擇105℃高溫運行或每相8A（TMC260 MOSFETS內置驅動電流1.7A;TMC261 MOSFETS內置 驅動電流1.7A 60V TMC262 MOSFET 功率管外置 驅動功率更大）的大電流工作類別的產品。該產品具有電流消耗低、效率高的特點，并提供了內部DAC，可實現微步進調節和智能控制功能，強化電機和驅動器的冷卻。該器件還能通過串行接口(SPI)和step/dir輸入信號進行控制，并集成了短路、過熱、欠壓和過壓保護功能。
關鍵詞： 雙全橋； SPI； PWM； DAC；
1．TMC26X系列的主要性能

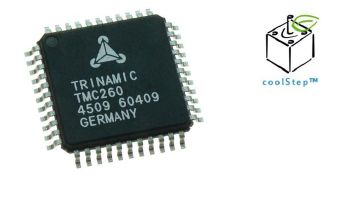

TMC26X(TMC260,261,262)是一款雙全橋驅動芯片，適用于雙極性步進電機的驅動。內部集成專利技術無傳感器的失速檢測功能可用在無需外部傳感器的位置控制中；該功能還可以預測電機的超載情況，適用于需要高可靠性的場合。芯片內部集成MOSFETs，采用獨特的Low-RDS-ON技術達到低功耗，高效率性能，強化電機和驅動器的自身冷卻無需外部的散熱設備，即使在外部環境溫度很高的情況下也可以實現1.7A（功率管內置 60V）或8A（功率管內置）的驅動電流輸出。TMC26X的低功耗，高效率，體積小的設計理念使其成為嵌入式運動控制甚至電池供電設備的完美選擇，內部集成的DAC功能可實現對電流的微步控制，TMC246可通過SPI串行接口和STEP/DIR 信號輸入控制，另外該芯片還具有短路，過溫，欠壓，過載等保護功能。
● 集成無傳感器的失速探測功能（StallGuard）和負荷測量功能
● 通過簡單便捷的SPI串行總線控制或STEP/DIR信號控制
● 短路，過溫，過壓保護功能
● 內部集成64bitDAC自身可實現256倍的微步細分功能
● 可以實現通過外部的模擬信號來實現任意的細分控制
● 具有實現電機平滑控制的混合衰減功能
● 通過單一電容或外部的時鐘實現頻率的編程控制
● 7V-60V電機驅動電壓
● 高達8A的電機驅動電流，
● 自帶256高細分
● 支持step/dir控制信號輸入；也支持20BitSPI接口控制
● 帶有專利技術stallguard功能可以實現無需傳感器精確測試電機負載
● 帶有專利技術coolstep可以根據電機的負載自動調節驅動芯片輸出的電流，避免因?yàn)槌d而丟步，也減少電機的發熱量，和其他驅動芯片相比節省75%的能量
● 內部自帶256細分可以實現在低速時候平滑控制
● 最大驅動電流6A，驅動電壓60V
● 高速驅動能力，可以驅動普通的2相步進電機達到5000RPM
● 集成過流，短路，過溫等保護與診斷功能
德國專業電機運動控制芯片開發公司TRINAMIC最近推出了其高性能cool Step 系列驅動芯片-TMC26X，該芯片可以算得上業界功能最強的驅動芯片，將很大提升步進電機性能。包括在最高速度，丟步檢測，熱量控制，微步控制等等。該芯片集成多個專利技術

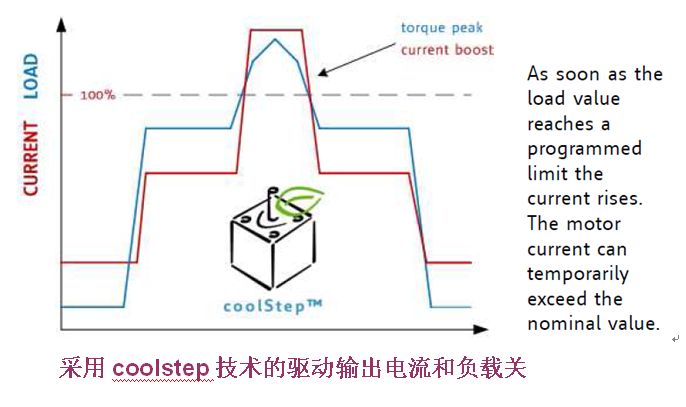

◆ 專利技術一：load dependent current control – coolStepTM

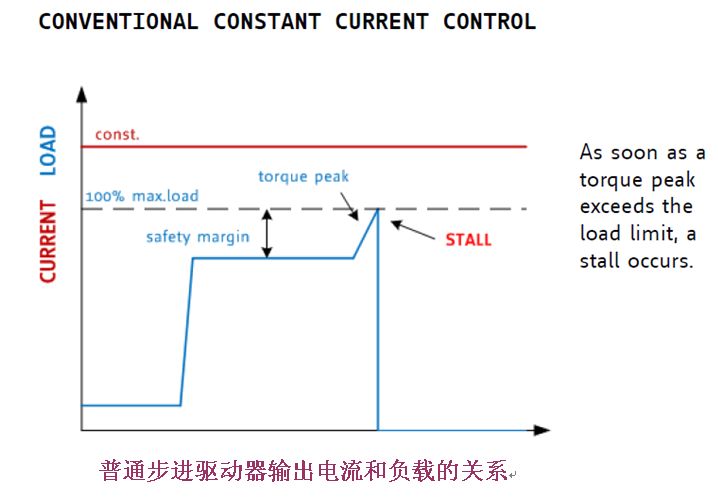

TMC262可以精確、巧妙、隨機動態地控制管理驅動芯片輸入到電機的電流，即TMC262可以根據電機不同負載需求輕松自如地增加或減少其所輸出電流，此功能在大大降低步進電機丟步概率的同時可以減少功率消耗該系列芯片也被稱為綠色芯片，很好解決了由于功率過剩而產生的熱量，從而可以較少電機和驅動器的發熱量。
 ◆ 專利技術二：Sensorless load measurement (10bit) – stallGuard2TM 該功能可以實現在步進電機不需要外部編碼器和位置傳感器的的情況下實現對電機位置的反饋
◆ 專利技術三：SpreadCycle hysteresis PWM chopper scheme

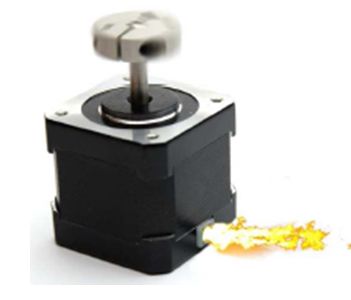

該功能可以使步進電機達到更高的轉速，TMC262可以驅動標準的42mm步進電機達到5000RPMa
TMC262更進步提高電機的動態性能，自身具有256細分，可以使電機運行更加平穩。內部帶有的微分校驗功能保證了每個微分后的精度。

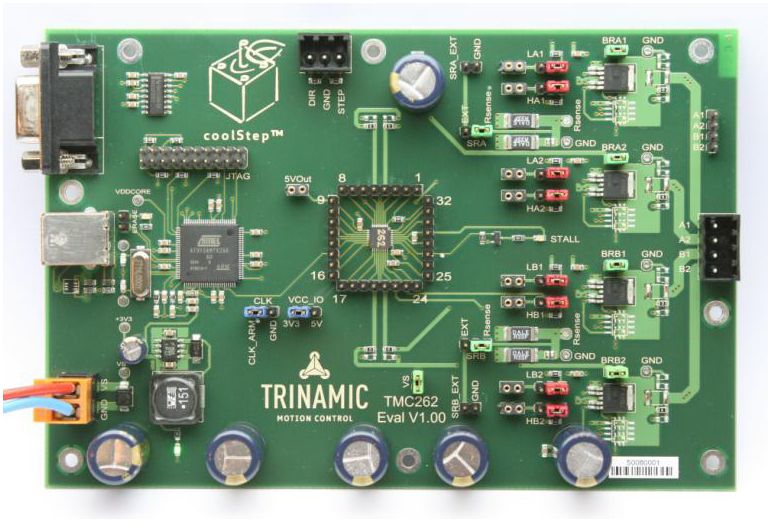

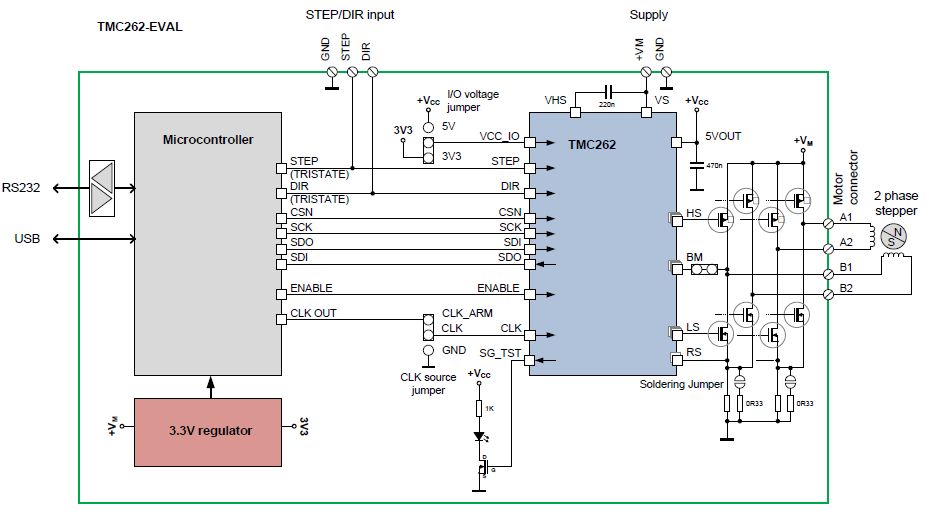

TMC262通過外部的功率管驅動電流可以達到6A，60V；可以接受外部的Step/Direction 或SPI串行總線控制信號通用性更強。
