臺達自動化產品在木線條砂光機上的應用
廣州品鑫機電科技有限公司
收藏本文     查看收藏
本介紹:
近年來隨著我國經濟的快速發展和房地產業的崛起,人們對于家具的要求也越來越高,這就刺激了木工行業的快速發展,其中砂光機是一種用于木料板材拋光的木工設備,根據設備的工位可分有八道工序,即:粗銑-精銑-擺動砂光-擺動砂光-第二次粗銑-第二次精銑-固定砂光-固定砂光。設備要求不管長短板都能自動砂光,而且可以任意調整砂光板的長短。
   本案例介紹的就是利用臺達機電產品對木線條砂光設備的整合開發應用。
設備介紹:

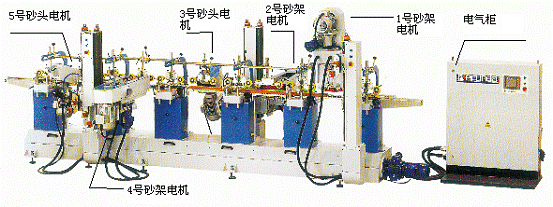

    本案例中介紹的是適用于直線和 L 型較復雜之直線輪廓的直線仿形砂光機,能一次同時砂削三個面兩角。從整機圖的進料位可看出,工位砂架1是砂削木塊上側面;工位2、3是砂削及拋光木塊右側面;工位4、5是砂削及拋光木塊左面,一次性共砂削三個面,進料處有一個光電開關,送料電機配有一個編碼器計算加工量及計算位置。砂帶砂輪速度采用變頻調速,能滿足各種材質需求,操作方便。根據加工量增加來啟動氣閥進行仿形輪的自動進給補償,保證砂頭不會因磨輪的磨損而改變砂削效果。

    我們根據客戶設備裝置及工藝的要求,選擇了DVP28SV系列PLC作為核心控制器,SV機有兩路高速計數器可達200kHz滿足了工藝中對高速計數的要求。上位監控與參數設置則通過 A系列觸摸屏實現,對應各個獨立工位分別設計了監控畫面以及實時的警報管理。下表是整套砂輪設備的參數:

工作寬度范圍
50-130mm
工件最小長度
>=660mm
工件厚度范圍
10-80mm
三角砂架磨削最大有效寬度
60mm
單軸砂架磨削最大有效寬度
80mm
送料速度
9.0-57m/min
送料電機
1臺 (PCS)380V、 50Hz、 1.5KW、 1400r/m in
三角砂架電機
3臺 (PCS)380V、 50Hz、 2.2KW、 1410r/m in
三角砂架搖擺電機
3臺 (PCS)380V、 50Hz、 0.12KW、 1400r/m in
砂頭電機
2臺 (PCS)380V、 50Hz、 2.2KW、 1410r/m in
三角砂架砂帶線速
8-18m/s
三角砂架傾斜角度
0-+90
砂帶張緊氣壓
0.2-0.3Mpa
壓模塊頂出氣壓
0.3-0.5Mpa
砂頭砂帶線速度
8-13m/s
砂頭可傾斜角度
0-+90
電氣總功率
12.86KW
外形尺寸
6050*2000*1750mm

    我們根據客戶設備裝置及工藝的要求,選擇了DVP28SV系列PLC作為核心控制器,SV機有兩路高速計數器可達200kHz滿足了工藝中對高速計數的要求。上位監控與參數設置則通過 A系列觸摸屏實現,對應各個獨立工位分別設計了監控畫面以及實時的警報管理。
