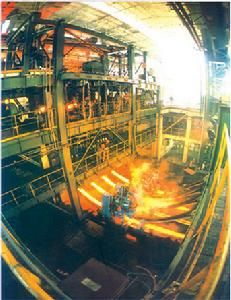

在冶金行業，軋鋼的自動化程度非常高，它包含了自動燃燒控制模型、軋制節奏控制模型、粗軋?jiān)O(shè)定模型、粗軋自動寬度控制模型、精軋?jiān)O(shè)定模型、板型設定和控制模型、精軋出口溫度控制模型、卷曲溫度控制模型、卷曲設定模型等等。
這么多的控制過程，需要大量的電機參與。而電機的運行狀態和故障信息直接影響到鋼材產品的品質。為了檢測電機的運行狀態，萊鋼棒材廠的工程師們?yōu)殡姍C(jī)設計了電機溫度檢測和報警的方案，以便隨時知道各個電機的狀態。
工程師將PT100熱電阻埋入電機內部，通過熱電阻模塊進入西門子S7400PLC。但是，實施后，這種方案并不理想，因?yàn)閭鞲衅饕约皞鬏旊娎|都處在強電電路和強電設備所形成的惡劣的電磁環境中，讓模擬量信號變得不準確，甚至是錯誤的。為了解決這種情況，工程師們改變了信號傳輸?shù)姆桨�，用二次儀表采集數據，再通過PROFIBUS現場總線傳輸數據，這樣的方案也許會大大改善傳輸數據的質量。

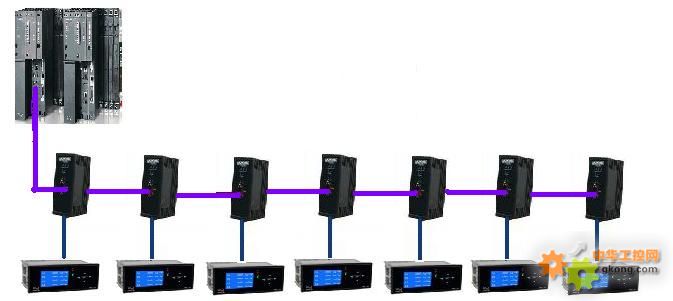

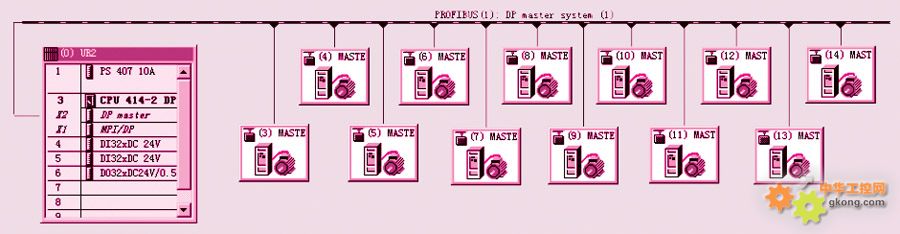

方案確定后，開始實施。每臺電機預埋了8個熱電阻PT100，工程師選用了上潤公司的8路熱電阻巡檢儀，儀表帶有MODBUS通訊接口，網關采用北京微硬創新科技有限公司生產的MODBUS轉PROFIBUS模塊。每臺電機配置一臺上潤儀表和一臺微硬MODBUS轉PROFIBUS網關與西門子S7400PLC連接。為了讓PROFIBUS總線發揮最好的作用，儀表和網關安裝在電機附近，這樣長距離的傳輸應用PROFIBUS更為可靠。
20臺電機做了同樣的改進后，效果和預想的完全一樣，數據很順利的傳輸?shù)絇LC，并且十分穩定�，F(xiàn)在，工程師們可以在中控室隨時知道現場電機的運行狀態和報警信息，精確地判斷具體那一臺電機出現了故障，可以第一時間進行維修，保證生產線的正常生產。具體技術細節可以登錄微硬官方網站www.profibus-dp.com，向工程師進行咨詢。
|
|
|
