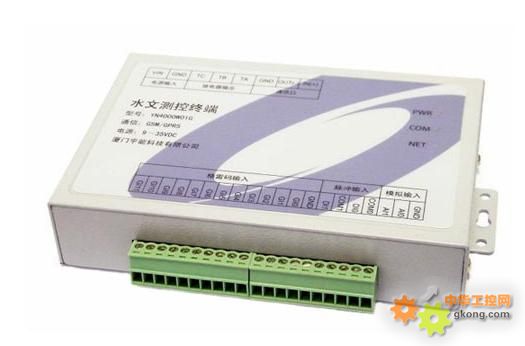

YN4000W01G無線水文測控終端是集成了模擬信號采集、過程IO控制和無線數據通信于一體的高性能測控裝置，可以直接接入標準變送器信號或儀表輸出的模擬信號、電平信號、干觸點、脈沖信號、格雷碼輸入等，是小規模過程信號實施無線測控的最佳手段。YN4000W01G水文測控終端內部具有一個高性能的微處理器，可以完成模擬信號的采集、量值轉換和濾波處理等，數據的存儲周期和上報周期可以根據用戶環境的要求而調整，多點組網的方式非常靈活，既可以選擇簡單方便的GSM短消息方式，也可以選擇高效實時的GPRS網絡方式。監控中心的建立也是非常容易，目前流行的組態軟件都可以直接接入，可以滿足大多數用戶的需求。
配備多種接口資源，包括模擬信號采集、開關量輸入、輸出、脈沖信號輸入、格雷碼輸入等；
支持一路RS232/RS485方式的用戶數據接口，可接入PLC等各種設備；
具備同時GPRS通信、短信告警、短信控制的功能
內置大容量FLASH存儲器，數據自動記錄，支持歷史數據檢索；
板載GSM/GPRS傳輸模塊，方便用戶選擇GSM、GPRS組網方式；
提供用戶設置軟件，開放式接口，方便與組態軟件及其它軟件連接；
自動定時上報和事件觸發上報功能；
用戶可以編程的量程轉換和報警上下限設定；
采集傳輸控制一體化，提高了系統可靠性，降低了成本；
采用工業級超低功耗高性能的嵌入式處理器；
內設工業時鐘，精確計時；
工業級設計，穩定可靠，堅固耐用；
基本功能特點
1.具備水位、雨量自動采集功能，能自動采集到水位計1cm的水位變化值和1mm的降雨量，水位采樣間隔可編程設置，并具有數字濾波功能；
2.定期采集滲漏量、壩體位移、浸潤線等壩體性態信息；
3.具備定時自報功能，按預先設置的定時時間間隔（可任意設置），向中心站發送當前的水位、雨量數據，同時包括測站站號、時間、電池電壓、報文類型等參數；
4.在規定的時段內水位變幅以及降雨量超過設定值時，具備短信、軟件報警功能。
5.數據庫查詢（分類、統計、表格生成）
6.設備結構簡單、維護方便、具有很好的防濕、防雷擊、抗暴風等能力，能在惡劣的天氣環境下和無人值守情況下正常運行。
A/D轉換
采集速率 8次/秒
模擬量輸入4～20mA 0～5V
分辨率12bit
輸入通道8
測量精度0.5%
輸入隔離300VDC
量程轉換自動轉換或上下限判斷
輸入部分
脈沖輸入2
光電隔離有
脈沖計數有
格雷碼輸入12
輸出部分
繼電器輸出1
觸點電流>7A/220VAC
斷電記憶有
存儲記憶部分
存儲方式2M BYTES flash，循環覆蓋
時鐘部分
工業時鐘 有
用戶通訊接口部分
RS232/RS485RS232/RS485
通信速率300～115200BPS
無線數據通信部分
GSM短消息有
GPRS有
SIM卡座抽屜式
通信協議Modbus-RTU
參數設置本地及短信息遠程配置
工作環境
工作溫度 -20℃～+60℃
限定溫度-25℃～+70℃
濕度范圍 0－95%，非冷凝
供電電源
輸入電壓5～26VDC
|
|
