摘要：使用紫金橋監控組態軟件采集華海PID調節儀的數據。首先，要設置PID調節儀上的通訊參數，然后要使用紫金橋軟件進行設備組態，之后進行點組態，最后制作顯示畫面，運行顯示。
華海測控的PID調節儀采用RS485串口通訊方式，即計算機需要通過RS485與其通信，如果只有RS232，需要加裝轉接器。因此一臺計算機通過串口，可以連接多個PID調節儀設備。
使用紫金橋監控組態軟件，可以通過Modbus驅動程序，采集華海測控的PID調節儀儀表上的數據。
一、設置PID調節儀上的通訊參數
本文中的儀表的參數設置是個例子，具體設置需要根據現場需要設定。操作方法如下：
1、進入設備B菜單：
開啟電源，儀表通電，顯示測量值；
按一下“SET”鍵，進入設定準備狀態，顯示“SP”；
再按一下“MAN”鍵，儀表上排顯示“SEL”，下排顯示“555”。此時，通過面板上位移、加、減鍵，將“555”改為“585”，再按一下“SET”鍵，完成進入B菜單操作。
2、設置串口參數：
進入B菜單之后，顯示“IN”提示符的狀態下，將對應的參數數值改成“99”，然后按“SET”鍵，可以查看UCR和UAD參數。
下表是UCR參數和UAD參數的含義：
|
提示符 |
可能的值 |
設置參數 |
默認設置 |
|
UCR個位
[通訊速度] |
波特率為2400 |
X4 |
06 |
|
波特率為4800 |
X5 |
|
波特率為9600 |
X6 |
|
波特率為19200 |
X7 |
|
UCR十位
[通訊校驗位] |
停止位前無校驗 |
0X或4X |
|
停止位前奇校驗 |
6X |
|
停止位前偶校驗 |
7X |
|
默認通訊格式：1個起始位，8個數據位，1個停止位 |
|
UAD
[通訊地址] |
1-9999 |
1-9999 |
1 |
現有2個華海PID調節儀，設備上的參數設置為：一設備的UCR參數為06，UAD參數為1，即波特率9600，無校驗，地址為1；另一設備的UCR參數為06，UAD參數為2，即波特率9600，無校驗，地址為2。它們通過RS485線并聯在一起，經過RS485轉232串口模塊連接到計算機上，計算機上的串口號為COM6。
二、設備組態
1、建立一號設備的驅動連接
打開紫金橋組態軟件的數據庫選項卡，找到MODBUS儀表項：

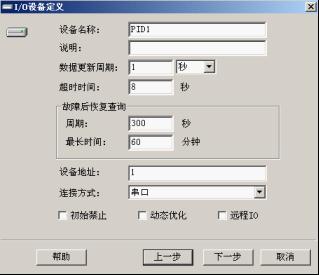

然后雙擊“MODBUS(ASCII&RTU 串行口通訊)”節點，在彈出的“I./O設備定義”窗口中設置要連接的設備參數：
下一步，繼續設置串口設備參數：
下一步，進行Modbus設備定義，將高級設置中的包的最大長度改為4：
2、與建立一號設備的驅動連接方法類似，建立二號設備的驅動連接，其名稱為PID2，設備地址為2，同樣波特率為9600，數據位數8，奇偶校驗無，停止位1，Modbus設備定義中包的最大長度為4。
三、點組態

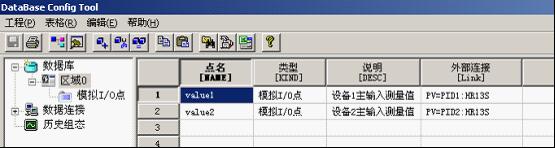

雙擊數據庫選項卡的點組態項，進入點組態環境。建立所需要采集的點，并進行與設備的驅動連接。
四、運行顯示
制作顯示畫面。
運行項目工程進行設備數據采集。
五、故障處理
如果儀表通信出現故障，那么需要進行診斷和采取相應的處理措施。
常見情況可能有以下幾種：
1.連接線路出現故障：檢測線路是否正常；
2.接口模塊出現故障：若采用RS485轉232模塊，檢測模塊是否正常；
3.參數設置出現故障：檢測組態軟件的設置是否與儀器設備上的參數一致，并且確認有多個儀器時，波特率等參數是否統一。
