輸入信號
所有信號都通過光電隔離為確保內置高速光耦可靠導 輸出信號通,要求提供控制信號的電流驅動能力至少15mA。驅動器 驅動器輸出信號通過光耦隔離輸出,驅動電流為50mA。
內部已串入光耦限流電阻,當輸入信號電壓高于5V時,可根據需要外串電阻進行限流。
限流電阻R的阻值選。
當控制器/執(zhí)行器信號輸出電平為
R1=0,R2=0
R1=510Ω,R2=820Ω
R1=1.2KΩ,R2=1.8KΩ

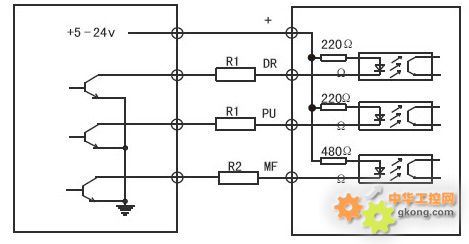

共陽端接法

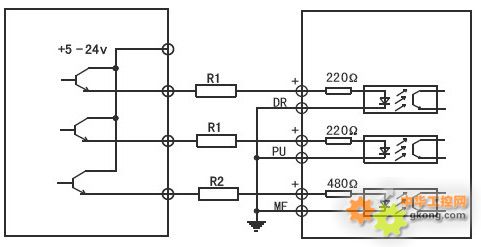

獨立端共陽接法
獨立端共陰接法
輸出信號
驅動器輸出信號通過光耦隔離輸出,驅動電流為50mA。

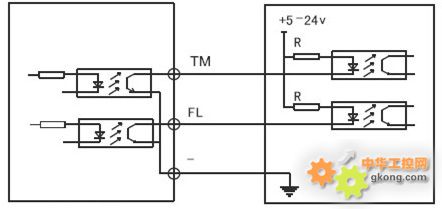

共陰端接法

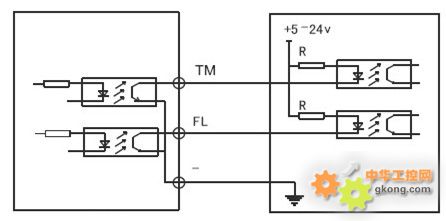

獨立端接法
|
