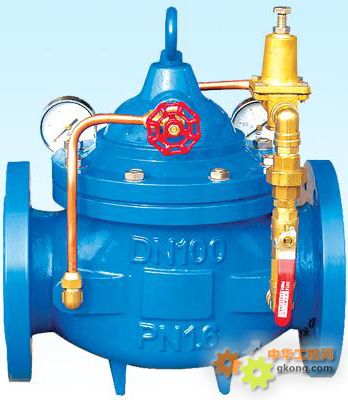

水力控制閥的分類及特點
水力控制閥按結構可分為隔膜型和活塞型兩類，工作原理相同，都是以上下游壓力差△P為動力，由導閥控制，使隔膜(活塞)液壓式差動操作，完全由水力自動調節，從而使主閥閥盤完全開啟或完全關閉或處于調節狀態。當進入隔膜(活塞)上方控制室內的壓力水被排到大氣或下游低壓區時，作用在閥盤底部和隔膜下方的壓力值就大于上方的壓力值，所以將主閥閥盤推到完全開啟的位置；當進入隔膜(活塞)上方控制室內的壓力水不能排到大氣或下游低壓區時，作用在隔膜(活塞)上方的壓力值就大于下方的壓力值，所以就會把主閥閥盤壓到完全關閉的位置；當隔膜(活塞)上方控制室內的壓力值處于入口壓力與出口壓力中間時，主閥閥盤就處于調節狀態，其調節位置取決于導管系統中的針閥和可調導閥的聯合控制作用。可調導閥可以通過下游的出口壓力并隨它的變化而開大或關小其自身的小閥口，從而改變隔膜(活塞)上方控制室的壓力值，控制方閥閥盤的調節位置。
水力控制閥的選型及注意事項
使用水力控制閥，首先要注意選型。選型不當，會造成阻水和漏氣現象。選用水力控制閥時，必須按設備每小時的耗汽量乘以選用倍率2-3倍為最大凝結水量，來選擇水力控制閥的排水量。才能保證水力控制閥在開車時能盡快排出凝結水，迅速提高加熱設備的溫度。水力控制閥排放能量不夠，會造成凝結水不能及時排出，降低加熱設備的熱效率。
選用水力控制閥時，不能以公稱壓力選水力控制閥，因為公稱壓力只能表示水力控制閥體殼承受壓力等級，水力控制閥公稱壓力與工作壓力的差別很大。所以要根據工作壓差來選擇水力控制閥的排水量。工作壓差是指水力控制閥前的工作壓力減去水力控制閥出口背壓的差值。選擇水力控制閥要求準確無誤地阻汽排水，靈敏度高，能提高蒸汽利用率，不泄漏蒸汽，工作性能可靠，背壓率高、使用壽命長、維修方便是首選的條件。
水力控制閥的安裝
水力控制閥宜水平安裝。水平安裝時，閥蓋宜向上。消防給水系統的減壓閥閥后應有排水設施。自動噴水滅火系統的需減壓時，減壓閥應設置在報警閥前(沿水流方向)，與單個報警閥配套設置的減壓閥，可不設備用減壓閥；與多個報警閥配套設置的減壓閥，應設備廠用減壓閥。用于熱水供應工程的減壓閥，應采用熱水型減壓閥。
采用干管干管循環方式(半循環方式)的熱水供應工程，減壓閥設置要求應與冷水工程相同；采用立管循環方式(全循環方式)的熱水供應工程，減壓閥設置應防止熱水循環的破壞，各分區回水管在匯合點壓力應平衡。
水力控制閥主閥的拆卸
水力控制閥主閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。(注：內閥內一般消耗損傷品為膜片和○型圈，其它內部零件損傷甚少)
1.先將主閥前后端閘閥關閉。
2.將主閥蓋上的配管接頭螺絲松開,釋放閥內壓力。
3.將所有螺絲取下，包括控制管路中的必要銅管的螺帽。
4.取閥蓋和彈簧。
5.將軸芯、膜片、活塞等取下，切勿損傷膜片。
6.將以上各項東西取出后，檢查膜片及○型圈是否損壞；如無損壞請勿再分自行爭其內部零件。
7.如發現膜片或○型圈有損壞，請將軸芯上的螺帽松脫，逐浙分解出膜片或型圈，取出后重新?lián)Q上新的膜片或○型圈。
8.詳細檢視主閥內部閥座、軸芯等是否有損壞，若有其它雜物在主閥內部將其清理出。
9.依反向是順序?qū)⒏鼡Q后的零部件組合裝好主閥，注意閥門不能有卡阻現象。
10.請參考安裝操作注意事項重新用。
水力控制閥的變化
在主閥不變的情況下，通過針形閥、先導閥及相應 控制系統，根據管網中不同的要求，可演變出幾十種功能的閥門，除上述5種給水系統常用的以外尚有電動浮球閥、水力電動控制閥、電磁控制閥、流量控制閥、緊急關閉閥等。均有不同的設計選用要求和安裝要求。
由于水力控制閥在作用方式上利用介質自身壓力及液壓系統操作，并能自動控制，動作準確，性能可靠，故在建筑給水(含消防)系統中廣泛應用。分別介紹了遙控浮球閥、可調式減壓閥、緩閉止回閥、泄壓閥和持壓閥 等幾種常用的水力控制閥的設計選用和安裝要點
水力控制閥如同其他閥門一樣尚有許多需要我們?nèi)フJ識、去開發的功能，如小口徑的流量控制閥的開發、各種水力控制閥閥用橡膠的要求、彈簧的壽命等等，以便更好地應用到工程中。
水力控制閥宜水平安裝。水平安裝時，閥蓋宜向上。消防給水系統的減壓閥閥后應有排水設施。自動噴水滅火系統的需減壓時，減壓閥應設置在報警閥前(沿水流方向)，與單個報警閥配套設置的減壓閥，可不設備用減壓閥；與多個報警閥配套設置的減壓閥，應設備廠用減壓閥。用于熱水供應工程的減壓閥，應采用熱水型減壓閥。
水力控制閥的標準
1)JB/T10674-2006《水力控制閥》
利用水力控制原理，通過不同的構造達到多用途控制目的的閥門總稱。
它包括：遙控浮球閥、可調式減壓閥、緩閉消聲止回閥、流量控制閥、泄壓/持壓閥、水力電動控制閥、
水泵控制閥、壓差旁通平衡閥、緊急關閉閥
2)CJ/T219-2005《水力控制閥》
利用水力控制原理，用導管和不同的元件組成不同的控制系統閥門的總稱。
3)CECS144-2002《水力控制閥應用設計規程》
利用水力控制原理，通過不同的構造達到多用途控制目的的閥門總稱。
水力控制閥的維護
水力控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。(注：內閥內一般消耗損傷品為膜片和○型圈，其它內部零件損傷甚少)
1.先將主水力控制閥前后端閘閥關閉。
2.將主水力控制閥蓋上的配管接頭螺絲松開,釋放閥內壓力。
3.將所有螺絲取下，包括控制管路中的必要銅管的螺帽。
4.取水力控制閥閥蓋和彈簧。
5.將軸芯、膜片、活塞等取下，切勿損傷膜片。
6.將以上各項東西取出后，檢查膜片及○型圈是否損壞；如無損壞請勿再分自行爭其內部零件。
7.如發現水力控制閥膜片或○型圈有損壞，請將軸芯上的螺帽松脫，逐浙分解出膜片或型圈，取出后重新?lián)Q上新的膜片或○型圈。
8.詳細檢視主閥內部水力控制閥座、軸芯等是否有損壞，若有其它雜物在主閥內部將其清理出。
|
