摘 要： 根據中小型變壓器試驗的實際，介紹了變壓器線圈直流電阻的測量方法、注意事項及 規范要求，并對線圈斷裂、線圈匝間短路、分接開關的接觸是否良好等常見故障的測量結果 進行了具體分析。
關鍵詞：變壓器線圈;直流電阻;測量
1 直流電阻測量
2.1 規范要求
根據規范要求，三相變壓器應測出線間電阻，有中性點引出的變壓器，要測出相電阻;帶有 分接頭的線圈，在大修和交接試驗時，要測出所有分接頭位置的線圈電阻，在小修和預試時 ，只需測出使用位置上的線圈電阻。由于變壓器制造質量、運行單位維修水平、試驗人員使 用的儀器精度及測量接線方式的不同，測出的三相電阻值也不相同，通常引入如下誤差公式 進行判別：

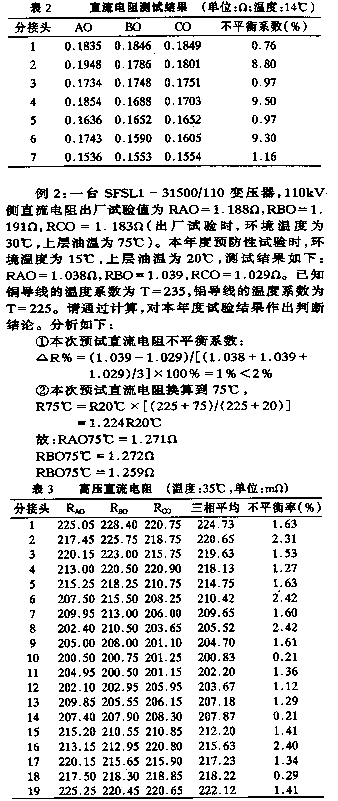

例1：某電業局的一臺SFZL-16000/35型變壓器35kV側繞組直流電阻測量結果如表2所示。請 對測試結果進行分析，如果變壓器存在異常，請判斷異常點可能的位置。
由表2數據可見：①A相偶數分接開關位置直流電阻較B、C兩相同位置直流電阻高8.8%～9.5% ，此值比《規程》規定的2%大好幾倍，測試結果不合格，變壓器存在異常;②A相偶數分接 的直流電阻大于同相相鄰的直流電阻;③異常是由有載分接開關引起的;④異常點在有載分 接開關的切換位置。
�、壅鬯愕�75℃下，本次試驗結果與出廠值差別：
Δ=(R本次-R出廠)/R出廠，
因此：ΔA=7.0%>2%;
ΔB=6.8%>2%;
ΔC=6.4%>2%
�、鼙敬晤A(yù)試直流電阻雖然三相平衡符合《規程》要求，但與出廠相比，三相直流電 阻均增大了近7%，超過了《規程》要求的2%，試驗結果不合格。故障原因可能是斷股或接觸 不良，故障部位可能在110kV中性點引線或中性點套管上。
4.2 綜合故障原因的判斷
例3：對一臺有載調壓降壓變壓器進行交接試驗，變壓器型號為：SFSZ9-180000/220，接線 組別YN yn0 D11 ，高壓側調壓，有載開關型號為10193W。試驗時發現高壓直流電阻很不規 律，反復調節磨擦有載開關觸頭，但數值改變不大，請根據試驗結果，試判斷可能的故障原 因，最終數據見表3：
由上表分析可得下列結論：①相極性開關正端接觸不良;②相切換開關單數端接觸不良;③ 相16、4位置直阻偏大，調壓包對應引線至切換開關接觸不良(或選擇開關)。
5 結束語
由上分析可知，變壓器線圈直流電阻的測量是變壓器試驗中既簡便又重要的一個試驗項 目。它不僅可以檢查出線圈內部導線接頭的焊接質量、引線與線圈接頭的焊接質量，而且還 可以檢查出電壓分接開關各個分接位置及引線與套管的接觸是否良好、并聯支路聯接是否正 確、變壓器載流部分有無斷路情況以及線圈有無短路現象，因此，線圈直流電阻的測量是變 壓器試驗的主要項目。
|
