1 引言 我局的一座110kv變電站全站保護采用了美國SEL系列產品，在運行中性能良好，現結合實際情況，對用SEL-387構成的變壓器差動保護進行簡單的原理分析，以及對變壓器差動保護的整定計算進行探討。

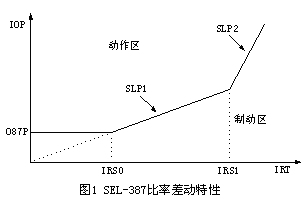

2 SEL-387電流差動繼電器的比率制動差動保護 SEL-387繼電器可用于變壓器、電動機等的差動保護，具有數字補償特性，能適應各種變壓器和TA的接線形式。SEL-387具有靈活的SELOgic控制方程，用戶可以按系統及操作要求定制保護、控制等邏輯功能。SEL-387繼電器的制動元件具有雙折線、可調百分比制動特性，差動元件可選擇由二次和五次諧波元件閉鎖，其比率制動差動特性如圖1。 差動保護計算采用以差動電流線圈各側二次額定電流為基準的電流標幺值進行運算，動作電流(IOP)為各側電流標幺值矢量和，制動電流(IRT)為各側電流標幺值以標量方式相加，并除以2，如果動作量大于曲線中相應的制動量，且動作量滿足最小動作值，將發生跳閘，動作公式如下(差動按接入三側電流為例，公式中電流為標幺值)： ⑴差動電流計算：IOP=|I1+I2+I3| ⑵制動電流計算：IRT=0.5*(|I1|+|I2+|I3|) 在滿負荷穿越電流條件下，所有流進變壓器的電流和等于1，而所有流出變壓器的電流和等于-1，此時IOP計算應得出1+(-1)=0。IRT計算應得出(|1|+|-1|)/2=1;對于一個平衡的穿越性故障，如果故障電流為5A，其理想的計算結果為IOP=0和IRT=5;對于內部故障，因?yàn)镮OP值較大，只需要選擇合適的制動曲線即可。

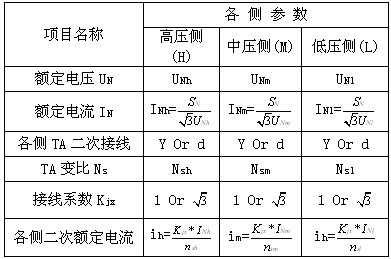

2 SEL-387電流差動繼電器作為變壓器差動保護時的整定計算 本例中以三圈變?yōu)槔M(jìn)行整定計算的說明，變壓器中性點不接地，差動電流引入變壓器高、中、低三側。 ⑴變壓器各側二次額定電流的計算：詳細計算如下表格，表格中當TA接線為Y型時，接線系數Kjx=1, 接線為d型時，接線系數Kjx= 。
對于SEL-387電流差動繼電器來說，只需要輸入變壓器的基本參數、各側TA變比及連接方式，各側的二次額定電流值即自動計算出來，不需整定，其表達式為：

因此斜率整定為0.5時IOP必須在(0.4～0.5)TAPn的范圍內整定;按照說明書推薦斜率為0.4，此時IOP必須在(0.32～0.4)TAPn的范圍內整定。 ⑺獨立諧波閉鎖方式選擇：IHBL 可通過整定選擇按相獨立閉鎖或交叉閉鎖，如果設為N，當三相之中任一相的諧波電流達到整定值時閉鎖三相，反之設定為Y，僅閉鎖相應相。 ⑻二次諧波閉鎖百分比：PCT2 在空投變壓器時會在變壓器電源側產生很大的勵磁涌流，可能引起差動保護誤動。勵磁涌流在第一周波產生的二次諧波電流與基波電流之比通常超過30%，因此利用二次諧波電流來識別勵磁涌流現象并防止差動保護誤動，一般可整定為15%～20%。 ⑼五次諧波閉鎖百分比：PCT5 五次諧波閉鎖防止過勵磁時的誤動作，變壓器在過電壓115%-120%時，五次諧波分量最大達到基波電流的50%，過電壓超過120%時，五次諧波分量將減小，當過電壓達到140%時，五次諧波分量為基波電流的35%，此時嚴重威脅變壓器的安全運行，因此一般五次諧波制動比整定為30%-35%，要退出五次諧波閉鎖可設置PCT5為OFF。 ⑽SEL-387跳閘邏輯方程的設置：
以上僅為簡單的跳閘邏輯示例，當比率差動87R或差電流速斷87U繼電器動作時，TR4跳閘變量置位(動作)，TR4邏輯輸出使TRIP4動作，引起OUT104置位，對應開出繼電器接點OUT104閉合, 從而驅動變壓器三側斷路器跳閘。跳閘邏輯的解除通過ULTR4實現，其定義為當變壓器各側三相電流均檢測為無流時置位，當然必要時可以編程監視斷路器跳閘位置繼電器的動作情況。
|
