摘要:針對采用ADE7755作為電能計量芯片而設計的電表存在著功能簡單和精度低等缺點,提出了一種新型數字式三相多功能電表的設計方案.該方案采用ADE7758芯片和PIC16C76芯片進行設計,電表不僅能計量多種電能參數以滿足不同的實際需求,而且可對ADE7758片內寄存器的參數進行微調,使其達到很高的計量精度.

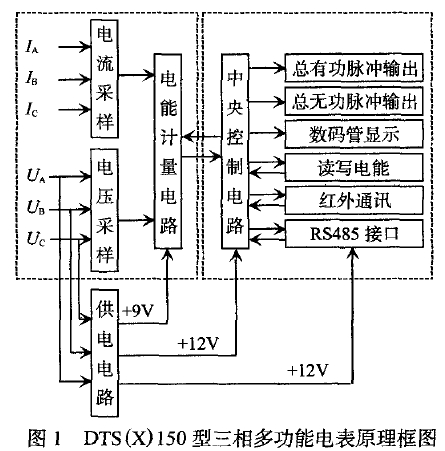

為了確保在缺相供電情況下能夠繼續正常工作,采用三相供電的方式.每一相交流電壓經過一個專用的BT104型號變壓器,可提供兩組+12V和一組+9V的交流低電壓,兩組+12V輸出線圈間的最大隔離電壓為2400V,其中一組+12V輸出線圈與+9v輸出線圈間的最大隔離電壓為2400V,但另一組+12V輸出線圈與+9V輸出線圈間的最大隔離電壓只有1200V.由于在實際使用過程中RS4g5接口電路與電表內部電路間的靜電電勢差可能 舊當大,同時為了在三相都掉電后有幾十毫秒的供電時間使PIC單片機仍能正常工作進行電量數據保存處理,所以第1組+12V電源供RS485接口電路使用,第2組+12V電源供中央控制和紅外通訊電路使用,第3組+9V電源供電能計量電路使用
1.2 電能計量電路
由3個精密電流互感器提供每相的電流信號.對于不同規格的電表,采用了不同電流變換比例
的互感器,由3路電阻網絡分壓得到每相的電壓信號.將電流信號和電壓信號接人電能計量芯片ADE7758,由ADE7758將電流信號和電壓信號先進行采樣、A/D(模/數)轉化和相位校準,再將電流
在電表的軟件程序中分為主程序和中斷程序2大部分.主程序用于實現電表的每一項功能,中斷程序用于暫停主程序的運行,發送顯示代碼給數碼管,同時檢測電能脈沖、鍵盤操作和數據通訊事件是否發生.假如有事件產生則將對應的標志位置1,退出中斷程序后繼續執行主程序,主程序則根據標志位來確定是否需要調用相應的處理子程序.由于PIC16C76僅有8級硬件堆棧和程序跨越4個分區的特殊性,所以在編寫程序時需要注意程序中嵌套子程序的層次和調用的子程序是否跨區,否則會出現程序跑飛或者芯片自動復位的現象.
2.1 主程序的設計
在主程序中按實現的功能可分為9個模塊.第1個模塊實現上電后對電表的初始化和設置.先對單片機的工作模式進行設置,再從E PROM 中讀取ADE7758的工作參數,寫入ADE7758使其能正確計量電能;從E PROM 中讀取所有歷史電能存放到單片機內部寄存器中;從E PROM 中讀取表
號和密碼等通訊參數,使得能與外部主機進行正確的數據通訊.第2個模塊對電壓值進行檢測判

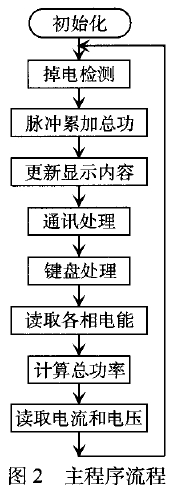

斷,當連續3次檢測到的電壓都低于程序設定值時,則調用子程序保存所有電能,防止電路數據的丟失.第3個模塊對總有功脈沖和總無功脈沖進行計數得到總有功和總無功電能.第4個模塊負責更新顯示緩沖區的內容,把單片機內部寄存器中的電能由十六進制轉換為十進制,再轉換為LED顯示代碼存放到顯示緩沖區中.第5個模塊實現與外部通訊的功能,分為發送數據和接收數據2個子程序.第6個模塊對鍵盤操作進行響應,通過鍵盤操作可對ADE7758電能計量相關的參數進行微調,使電表的電能計量誤差控制在很小的范圍內.第7個模塊從ADE7758寄存器中讀取A、B、C三相的有功、無功和視在功,再乘以不同的系數(不同規格的電表系數不同)后,然后累加到單片機的內部電能寄存器中.第8個模塊分別計算有功、無功和視在功的總功率,以及計算總功率的因數.第9個模塊從ADE7758寄存器中讀取電壓、電流、溫度和頻率值.執行完后直接跳轉到第2個程序模塊的人口,開始了新一輪的循環.主程序流程如圖2所示.
2.2 中斷程序的設計
?1 Analog Devices Inc..Energy Metering IC with Pulse Out—put[Z].USA,2002.
[3] Microchip Technology Inc..PIC16F87X Data Sheet[z].USA.2001.
|
