前言

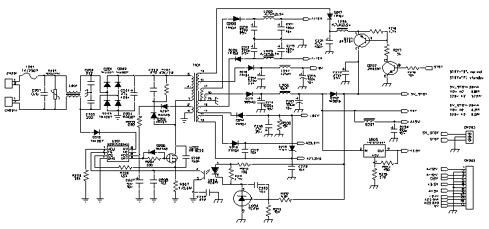

在目前世界能源供應日趨緊張，要求節能的呼聲日益高漲的背景下，DVD作為一大塊消費電子類產品的節能也不可避免的提到日程上來。安森美半導體所提出的DVD電源方案，既能符合最嚴格的待機功耗標準，而且也不會帶來成本上漲的憂慮。本文介紹如何應用NCP1200P40來設計一個全范圍輸入，電路簡單，所需外圍器件少，成本低的DVD電源(如圖一所示)。
圖1工作原理
2001.1 / 1W 2002.1 / 0.75W 2003.1 / 0.75W
三、過載短路保護
當電源工作在過載情況時，所有輸出將強制到一個低電位，光電偶合器U203將沒有電流流過，電流設置點達到最高，2腳FB電壓也達到4.2V.NCP1200內部設有一個過載保護電路，當2腳FB電壓超過4V時將觸發，NCP1200將強制發出低占空比電壓。由于在過載條件下，輸出電壓處在低電位，輔助繞組不能供電，C207上的電壓Vcc將線性下降，當Vcc電壓降到9.8V時，過載情況仍然存在，為防止動態自供電(DSS)觸發，NCP1200會終止驅動脈沖，并使電路進入待機狀態。在此狀態電流消耗典型值為350uA。當Vcc電容繼續放電到典型值6.3V時，NCP1200接通電流源，當Vcc電壓到達典型值11.4V時，IC將開始新的周期，如果故障條件在達到UVLOh前已消除，則電路將正常工作，否則將開始下一個故障周期。此種情形同樣也可應用于環路開路，當光偶開路時，2腳FB電壓達到最高值4.2V觸發保護，過程和過載保護一樣。
結語
NCP1200是一款集成度非常高的開關電源控制芯片，設計簡便，縮短了電源工程師設計周期。而且這一芯片已經大量應用于不同的電源領域。例如手提電腦充電器，打印機電源等等。獨特的動態自供電及SKIP CYCLE技術使得NCP1200也非常適合應用在DVD綠色電源上，為世界能源作出一點貢獻。

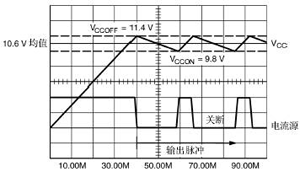

動態自供電DSS
如果Vcc小于9.8VNCP1200打開內部電流源給Vcc充電，如果Vcc大于11.4V，NCP1200切斷內部電流源。充電時以4mA速率向Vcc充電。
|
