摘 要 探討了直流電力牽引的整流原理及諧波成分。通過現場動態測試,分析了直流電力牽引不平衡電流對軌道電路的影響。單列列車運行時所產生的諧波成分及牽引不平衡電流對信號系統的影響都在允許的范圍之內。
關鍵詞 地鐵,信號系統,電磁干擾,諧波,不平衡電流
車輛的電力牽引系統多采用軌道作為其回流線,與軌道電路利用同一對鋼軌傳輸電能和信息。盡管從系統設計、工程技術(回流線、平衡棒、迷流網、軌旁選頻)等環節做了許多防范,然而,直流電力牽引對軌道電路信息是否具有干擾以及干擾機制尚無定論。上海軌道交通1、2、3號線均采用直流電力牽引方式,與我國電氣化鐵路的交流電力牽引有很大的不同。直流電力牽引對地鐵信號系統的電磁干擾研究作為一個新的課題,值得研究探討。
1 牽引供電方式
上海軌道交通的直流1500V牽引供電系統采用“浮空”供電方式(即正、負極均不接地)。圖1為地鐵牽引供電系統示意圖。其中,牽引變電所正極→接觸網(圖中線1)→車輛負載(圖中線2)→輪對→軌條→回流線(圖中線3)→牽引變電所負極(圖中線4),構成供電系統主回流。另外,由于鋼軌直接敷設在整體道床中(整體道床中預制鋼筋組成排流網),鋼軌對地并非完全絕緣而形成迷流(圖中線5),經迷流收集網和二極管回流到牽引變電所的負極,以減緩洞體和道床中鋼結構骨架的電化腐蝕。
接觸網1500V“直流”電壓波動范圍為1400~1800V,且時有突變;
列車制動時逆變反饋電壓增幅近100V;
接觸網直流電流波動范圍為0~1400A,與列車運行關系密切。減速滑行不耗能,且時有逆變反饋電壓;
接觸網交流電流波動,峰峰值近100A,其諧波能量應予以特別關注。
測試結果說明,接觸網電壓、電流隨列車狀態而有明顯變化。它們產生的相對高能諧波成分可能會隨機地介入到地鐵信號傳輸系統的頻帶內。
3 牽引電流不平衡對信號系統的影響

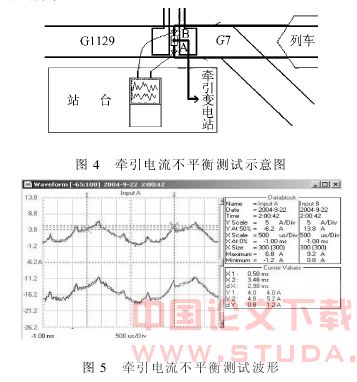

兩側軌道阻抗的不平衡會造成牽引電流在兩軌條上流過不相等的電流值,從而在軌間形成不平衡電壓差ΔV=V左軌條-V右軌條。該電壓差和軌道電路信號疊加,其諧波極有可能干擾軌道電路信號的正常傳輸。
4 結語
直流電力牽引方式對地鐵信號系統的影響,主要來自其非理想直流中的交流成分所產生的諧波和牽引電流的不平衡。它產生的諧波成分,可能會隨機地介入到地鐵信號傳輸系統的頻帶內,對信號系統的傳輸造成影響。它的交流成分也可產生牽引電流的不平衡,從而影響信號系統的傳輸。
對動態監測獲得的大量數據進行分析,發現諧波成分及牽引不平衡電流對信號系統的影響都在允許的范圍內。然而,測試過程中只使用了一列車,這和實際運營時的情況是不同的。因此在實際運營環境下,直流電力牽引對信號傳輸系統會不會產生影響還有待進一步研究。
參考文獻
[1]鄭瞳熾,張明銳.城市軌道交通牽引供電系統[M].北京:中國鐵道出版社,2003:4.
[2]徐安.城市軌道交通電力牽引[M].北京:中國鐵道出版社,2003:103.
[3]鐵道部科技情報研究所.國外無絕緣軌道電路及ATCS[R].1988:4.
[4]李建民,尹傳貴.城市軌道交通牽引供電系統諧波分析[J].城市軌道交通研究,2004(6):46.
[5]TB/T3073-2003 鐵道信號電氣設備電磁兼容性試驗及其限值[S].
|
