1.引言
隨著社會經濟的不斷發展，對電力運行的安全性和可靠性提出了更高的要求。資料表明:高壓電網運行故障多半是由于絕緣不良所引起的，而高壓線路絕緣子是高壓電網絕緣的薄弱環節。因此對線路絕緣子的運行狀態進行帶電檢測，對于保證電網安全、穩定運行具有重要的現實意義。
復合絕緣子以重量輕、機械強度高，耐污性能好、運行維護方便等優點在各國電力系統中得到了廣泛應用[1]。但隨著線路復合絕緣子的大量使用，復合絕緣子在運行中已經出現了各種各樣的問題，(例如不明原因閃絡等)。這些問題已引起各國學者和電力系統工作人員的高度重視。因此，研究復合絕緣子絕緣缺陷檢測技術，是保證電力運行可靠性的一項重要工作，對于保證電網安全運行具有十分重要的意義。
?
對本文所述靜電場而言，滿足泊松方程和對應的邊值：
?
其所對應的等價變分問題為：
?
式中，V為求解域，Г為求解域邊界。剖分整個求解域V成ne個單元，則總體泛函式為：
?
式
?
為泛函F達到極值時可得單元矩陣方程，式中上標"e"的矩陣為單元"e"的貢獻。復合為總體系數矩陣[K]和總體右端列向量[F]。總體復合為:
?
式中，[Φ]為求解域內全部節點電位所形成的電位列陣，由此即可得到各節點的電位值。
3.建模仿真及結果分析
研究表明，復合絕緣子的電場分布是一個無界域內的不對稱三維場，如不采用適當?shù)奶幚矸椒�，則計算較困難。為此在建模時作以下簡化[4]：忽略相間、桿塔、橫擔和導線的影響。并將無窮遠處的邊界移至靠近絕緣子適當?shù)木嚯x處，即以有限邊界代替無限遠邊界。這樣處理使絕緣子電場計算大為簡化，而引起的誤差卻不大。
?
圖1-復合絕緣子示意圖
?
?

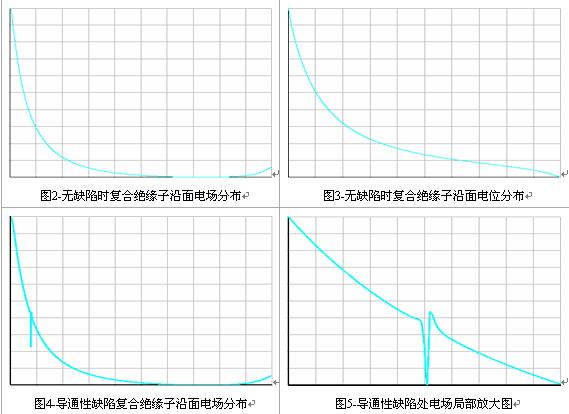

復合絕緣子的電場可分解成沿絕緣子的縱向分量和沿絕緣子的徑向分量，由計算可知，徑向電場分量所占的比例很小，可忽略不計�？v向電場分量約等于復合絕緣子的電場,在現場可用縱向電場分量檢測復合絕緣子的缺陷。圖2是無缺陷復合絕緣子電場強度縱向分量E沿絕緣子軸向的變化曲線。由圖可知，復合絕緣子沿面場強分布很不均勻，高壓電極附近電位線密集，為高場強區，中間部分電場分布較均勻，低壓電極附近電場有所回升。顯"U"字形。圖3是無缺陷復合絕緣子電位沿絕緣子軸向的變化曲線。由圖可知，復合絕緣子沿面電位分布很不均勻。
當絕緣子存在導通性缺陷時(包括護套中導通性缺陷和芯棒中導通性缺陷)，此處的電位變?yōu)橐怀?shù)，由于電場強度E是電位沿長度的變化率，因此此處的縱向電場強度將突然降低，做出的電場分布曲線也不再光滑，而是在相應的位置上有畸變(中間下陷，兩端上升)，本文缺陷人為設定為護套中三角狀導通性缺陷，缺陷狀態下復合絕緣子沿面電場分布見圖3。圖4為其局部放大圖。沿面電位分布無明顯變化，此處省略。由此可見，通過測量復合絕緣子的縱向電場分布，可以找出復合絕緣子的內絕緣導通性故障。

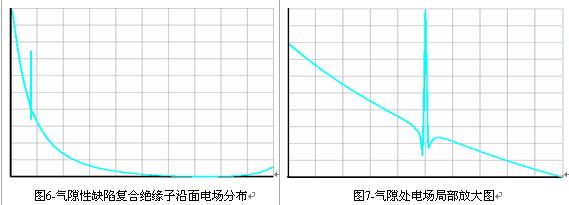

當絕緣子存在空氣隙時(包括護套中空氣隙缺和芯棒中空氣隙)，在外部電場的極化下，氣隙中的局部場強隨氣隙形狀的不同而有不同倍數的升高，氣隙中有可能發生電離。因此此處的縱向電場強度將突然增大，做出的電場分布曲線也不再光滑，而是在相應的位置上有畸變(中間上升，兩端下陷)，本文缺陷人為設定為護套中三角狀空氣隙缺陷，缺陷狀態下復合絕緣子沿面電場分布見圖5。圖6為其局部放大圖。沿面電位分布無明顯變化，此處省略。由此可見，通過測量復合絕緣子的縱向電場分布，可以找出復合絕緣子的內絕緣導通氣隙性缺陷。
本文通過計算得出無缺陷復合絕緣子電場分布曲線和不同類型缺陷復合絕緣子電場分布曲線。通過對比可知，電場法可以探測出復合絕緣子的內絕緣缺陷的位置和長度。當然，還要通過現場實測來驗證水分、污穢等對電場分布的影響，以及積累大量數據以預測絕緣缺陷的危害程度。
4.結論
復合絕緣子沿面場強、沿面電位分布極不均勻。復合絕緣子沿面場強分布很不均勻，高壓電極附近電位線密集，為高場強區，中間部分電場分布較均勻，低壓電極附近電場有所回升。顯"U"字形，電場分布曲線光滑。當復合絕緣子內絕緣存在缺陷時，電場分布曲線不再光滑，而是在相應的位置上有畸變。因此，通過測量復合絕緣子的縱向電場分布，可以探測出復合絕緣子的內絕緣缺陷的位置和長度。復合絕緣子電場計算的研究工作進行地還不夠充分，沒有一個很有效的工具用來計算復合絕緣子特別是特殊環境條件下(如污、濕)復合絕緣子的電場分布，還需要作進一步的研究。
參考文獻:
[1]張文亮,吳維寧,吳光亞,等.我國絕緣子的發展現狀與應用前景[J],高電壓技術,2004.30(1):10-12.
[2]陳熹.用電場法帶電檢測合成絕緣子內絕緣缺陷[J],電世界,2007:41-43.
[3]盛劍霓.工程電磁場數值分析[M].西安:西安交通大學出版社,1991.
|
