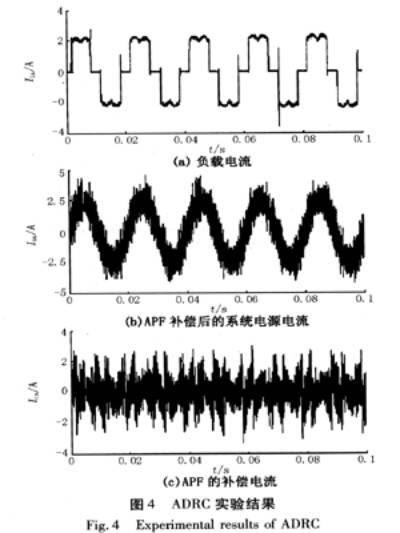

摘要：為了將自抗擾控制算法應用于有源電力濾波器，研究了基于DSll04控制板的并聯型有源電力濾波器 的硬件設計和控制算法實現問題。選定智能功率模塊(1PM)為有源電力濾波器的主電路之后，給出了系統硬件的總體結構和布局。采用DSll04控制板，可以直接利用MATLAB/Simulink軟件，設計系統的自抗擾控制框圖，并能將控制框圖自動轉換成源代碼，下載到DSP中運行，實現系統的自抗擾控制。實驗結果驗證了硬件實現方式的正確性，并且由于DSll04的卓越性能和友好的工作界面，可以簡化系統的實現、降低設計成本。
1)需要5 V，2.5 A/-12 V，0.2 A/12 V，0.3 A電源和1個32位5V的PCI插槽，功耗為18.5W。
2)主處理器采用MPC8240，PowerPC 630e芯片，計算主頻高達250MHz，64位浮點運算，具有32k.的高速緩存。
3)1個32位遞減計數的高速采樣時鐘，4個32位的通用時鐘，64位的計時器。
4)32 MSDRAM，8 M閃存。
5)有多種中斷方式，如計數器中斷、串口中斷、從DSP中斷、ADC中斷和4個外部輸入中斷等。
6)多路復用的4個16位的ADC，輸入電壓范圍為±10 V，采樣時間可達2μs，>80 dB的信噪比：4個12位的ADC通道.輸入電壓范圍為±10V，采樣時間可達2ns，>65 dB的信噪比。
7)8通道16位模擬輸出，輸出電壓范圍土10V。
8)20位的數字I/O口，輸出電流±5 mA，一個串口輸出。
ADRC算法可以解決一類不確定性對象的控制問題，具有很強的魯棒性和適應性，但其內部包含有復雜的非線性函數，其中的計算復雜。采用基于DSll04設計的控制器，能夠?qū)⑺惴稍贛ATLAB的Simulink中，應用S-Function對其中的主要構成部分進行編程處理，能夠?qū)崿F(xiàn)控制算法的可視化，不需要對源代碼進行修改，可以大大縮減裝置的開發周期和難度。
4 結論
本文介紹了基于DSP的有源電力濾波器實驗系統的設計過程，詳細對系統的3個主要組成部分進行了說明，由于DSP給出的控制信號是數字式的，沒有模擬信號，故該系統是一個全數字控制系統。與普通的DSP相比;DSll04R&DControlBoard具有更高的運算速度和更好的性能，能夠?qū)崿F(xiàn)象ADRC之類的復雜算法。同時，在軟件實現上，DSll04具有與MATLAB/Simulink的接口，能夠自動將Simulink的控制框圖生成DSP使用的代碼，還具有對系統各種狀態的實時檢測功能和友好的圖形化界面，能夠只通過軟件的修改實現不同的控制策略。DSll04本身具有良好的性能價格比，無論在實際應用和研究開發中，都將會有廣闊的應用前景。
|
