摘要：對當前采用的逆變電源并聯方案進行了總結和分類。在此基礎上提出了無主可并聯控制方式，并介紹了其結構和原理，給出了軟件和硬件設計方案。實驗結果證明此系統的控制穩定可靠。
敘詞：逆變電源 無主可并聯
1 引言
隨著國內電力工業的不斷發展，發電廠、變電站在故障情況下要求不間斷電源供電的交流負荷越來越多，對交流供電質量和交流供電的可靠性的要求也越來越高，因此如何提高逆變器的供電質量和供電可靠性是逆變器研究的重點。
逆變電源的并聯策略有很多,有主從結構[1] ,用電壓型逆變器作為主模塊控制系統電壓,電流型逆變器提供負載電流。有對等式,并聯的各個逆變器結構功能相同,相互間有信號的傳遞,但不存在隸屬關系。還有基于有功無功調節的無連線并聯方式[2]。
逆變器可采用的控制方法種類繁多，每一種控制方法都有其優缺點。同時采用不同的控制方法形成復合控制，可以實現取長補短、優勢互濟的目的，因此，復合控制是逆變器控制方法的一個發展趨勢。隨著控制理論和數字處理芯片的迅速發展，使各種先進控制方法的實現成為可能，逆變器的數字化控制方法成了今后交流電源領域中的一個研究熱點和發展趨勢。
本方案采用各種控制方法相結合的復合控制，自同步和外同步結合的全新原理設計，其優點是可靠性高;可單機使用也可組屏，配置方便;采用電子開關外掛方式，方便組成UPS、EPS等其它形式的逆變電源;系統監控有三個可以錯相120度的同步信號，方便組合成三相逆變電源系統;并且三相單獨調節，每相可帶100%不平衡負載。

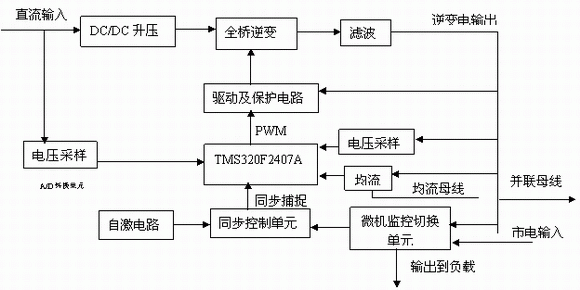

系統原理框 圖1
3 硬件設計部分：
可并聯逆變模塊硬件電路由功率處理主電路、控制驅動電路、保護電路組成，系統原理框圖如圖1，DC/DC變換電路為BOOST電路，采用高頻環進行逆變，因而無須采用工頻變壓器，使體積減小，其作用是利用DC-DC全橋高頻隔離升壓將直流220V電壓變換成PWM整流逆變電路所需要的電壓，供后級的全橋逆變使用，其控制系統結果如圖2所示。輸出給定電流Ug與實際的輸出電壓Uk相比較后，其誤差信號經PI調節器后與鋸齒波比較形成PWM信號，該信號再經驅動電路去控制BOOST電路中的開關器件IGBT,便可使實際的輸出電壓跟蹤給定電壓。本系統采用PWM控制器SG3525獲得PWM控制信號[3]。
DC/DC變換電路控制結構簡圖2
逆變器的功率處理采用全橋電路，經過SPWM調制以后，輸出經過濾波電感和電容濾波以后，直接和其它逆變器的輸出進行并聯，當要求和電網進行快速切換的時候，系統主監控指揮電子切換箱的開關動作，實現與電網的旁路切換。
控制電路DSP TMS320F2407A完成SPWM波形的產生、鎖相、控制、均流以及同步信號捕捉、數據采樣等功能。使用DSP內部的模/數轉換模塊對輸出電壓反饋信號進行采樣，通過數字PI控制器完成電壓有效值外環控制，保證輸出電壓有效值穩態無差。PI控制器的輸出乘以標準給定信號，經數/模轉換后作為控制電路模擬部分的參考輸入信號。
主從設置法和平均電流法都無法實現冗余技術，使并聯電源模塊系統的可靠性得不到很好的保證;而采用自主均流芯片UC3902依據特有的性能，如：“均流精度高，動態響應好，可以實現冗余技術等”, 自主均流法實質上是在N個并聯的模塊中，輸出電流最大的模塊將自動成為主模塊，其余的模塊則成為從模塊，各個從模塊的電壓誤差依次被整定，以調節負載電流分配的不均衡。由于N個并聯的模塊中，事先沒有人為設定哪個模塊為主模塊，而是按輸出電流的大小隨機排序，輸出電流大的模塊自動成為主模塊。本控制系統采用此芯片可以直接得到均流誤差信號，簡化了控制系統復雜的電流計算，提高了系統可靠性。
UC3902集成芯片通過精確地調整變換器的輸出電壓以匹配所有的輸出電流。另外，此芯片有一個獨特的有利條件是使用了差模均載母線，這種結構大大增強了系統對噪音的抑制能力。UC3902均流芯片應用在電力電源中具有如下的特點：(1)均流精度高(2)外圍電路設計簡單，不象UC3907那樣過于復雜(3)易于做熱插拔操作。
4 軟件設計部分：
控制部分主程序主要完成開機檢測、均流計算、同步捕捉、計算調制度，輸出SPWM波、限流保護策略。
4.1 均流計算：
由無功功率公式
可知(其中N為系統中并聯模塊總數，n表示第n個模塊，為功率因數，是均流差值)，減少即可減少無功環流。
無功功率電流調節可采用功率偏差控制策略，逆變器通過模塊檢測出本模塊的均流偏差值，來調節本模塊輸出的電壓值，使各個并聯逆變器模塊輸出的無功功率相等，達到均流的目的。為了使得每個并聯逆變器的電流達到均等地目的，在每個并聯逆變器的控制環上除了電壓控制環之外還加了一個均流環�？刂瓶驁D如下圖3所示。在均流控制中，均流差值信號由均流芯片uc3902給出，均流環采用不完全微分PID控制，以減小由于單個模塊數據錯誤而對整個系統的沖擊。為保證實際均流的可行性和調整范圍，采用模糊控制的思想，限定均流實際輸出的電壓在一定范圍之內(即調整后的實際輸出電壓在標準電壓內)，這樣可以保證均流的可靠性。同時單步調整的幅度不能過大，一般在1V以?xún)?nèi)，否則會引起較大的環流波動。

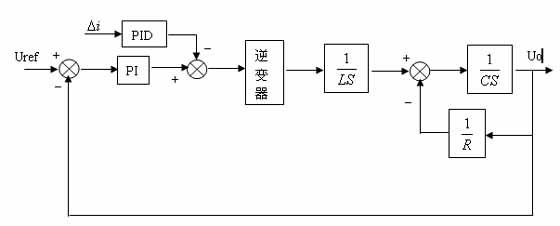

系統閉環控制圖3
4.2 同步控制策略
逆變電源系統中，為抑制模塊間環流的影響，必須保證各逆變模塊輸出電壓的相位、幅值及頻率的一致性，這是實現并機控制的前提。
本系統可并聯逆變器采用自同步和外同步結合的全新原理設計如圖4，在有外部同步信號的時候，逆變器輸出可以跟蹤電網同步或監控器給定的同步;在同步控制單元檢測一段時間如果沒有外同步信號，同步信號線自動切換到自激電路，保證監控單元出現故障也能夠正常工作。這種同步控制方式即使有某個模塊因?yàn)楣收蠐p壞不能輸出同步信號，也不影響并聯運行，從而實現了內同步和外同步相結合的同步機制，這是本系統一大特點。逆變器用2407A 的捕獲單元，通過捕獲同步脈沖，在中斷程序中完成與市電相位、頻率的同步。
|
