---適用范圍---
該系統適用于供水企業遠程監測供水管網，工作人員可以在水司調度中心遠程監測全市供水管網的壓力及流量情況�？茖W指揮各水廠啟停供水設備，保障供水壓力平衡、流量穩定；及時發現和預測爆管事故的發生。
---系統組成---

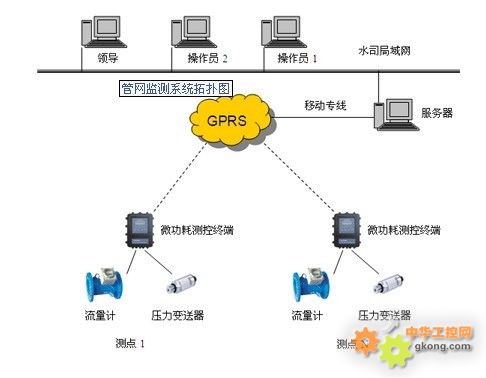

該系統是水司供水調度管理系統的一個子系統，主要由水司調度中心、通信平臺、測控終端、壓力變送器和流量儀表組成。
---通信平臺---
水司調度中心、各職能部門之間數據通信在局域網內完成；管網測點與水司調度中心之間采用GPRS無線通信。
---微功耗測控終端的功能特點---
◆ 采集管網壓力、流量、流向、電池電壓等數據。
◆ 將采集數據主動上報到調度中心；支持定時上報和監測數據超限上報。
◆ 支持多種供電方式：電池供電、太陽能供電、市電供電。
◆ 大容量可充電電池供電、太陽能供電、市電供電條件下支持調度中心隨時問詢。
◆ 采用GPRS、短消息無線通信方式。
◆ 現場可存儲、顯示、查詢壓力、流量等數據及工作參數。存儲數據≥1萬條。
◆ 數據存儲間隔、數據上報間隔可以設置。
◆ 防水防潮等級高，測井內安裝時：IP68。
◆ 4節高能電池可數據發送≥1萬條，100Ah可充電電池充電1次可使用3-4個月。
◆ 為現場壓力變送器提供直流電源：5V、12V。
◆ 支持遠程升級設備程序、設定參數。

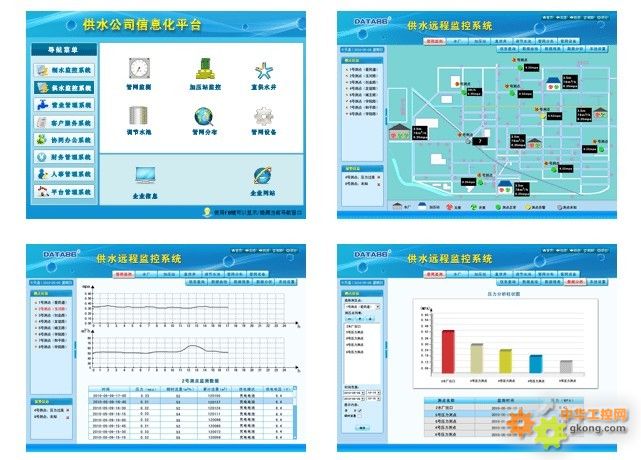

---水司調度中心功能---
◆ 監測整個城市供水管網測點的壓力、流量、流向、水質信息。
◆ 監測各水廠出廠流量、出廠壓力、清水池水位、加壓泵工作狀態。
◆ 監測加壓泵站的水池水位、進口壓力、水泵工作狀態、出口壓力；遠程控制加壓泵的啟停。
◆ 監測直供水泵工作狀態、出口流量、出口壓力；遠程控制水泵的啟停。
◆ 監測城市備用調節水池的水位。
◆ 生成每個測點的壓力、流量數據曲線；生成每條管線壓力分布曲線。
◆ 生成各種工作報表。
◆ 輔助預測、發現爆管事故；提供輔助決策建議。
◆ 存儲、查詢、對比歷史數據。
◆ 遠程維護監測設備。輔助管理管網管道、閥門、變送器、流量計等設備。
|
