SCADA系統數據的顯示形式是多種多樣的，主要方式可以歸類為圖形和報表兩大類。其中報表是通過數據報表系統實現的，可以將生產過程中想要展示的所有數據都展現給用戶。ForceControl V7.0中通過報表控件將變量值以列表形式顯示出來。列表能夠顯示ForceControl V7.0實時數據、歷史數據、外部關系數據庫數據等。同時ForceControl V7.0提供豐富多樣的報表功能，主要有專家報表、SQL查詢、歷史報表、數據瀏覽和歷史追憶等，豐富多樣的報表功能可讓您的工程數據“完美展示”。
專家報表
專家報表是力控科技在長期開發實踐的基礎上推出的功能強大、技術成熟的報表組態工具。主要適用于工業自動化領域，是解決實際開發過程中的圖表、報表顯示、輸入、打印輸出等問題的強大工具。組態工程師采用專家報表組件可以方便快捷的組態出專業的報表界面，并可根據自身項目需求任意設計定制報表內容。與手工制表相比，大大提升了工作效率，減少了繁復的工作量。
報表數據源支持實時數據庫和各種關系數據庫，可顯示、處理、查詢數據庫中的實時和歷史數據。
專家報表提供類似 EXCEL 的電子表格功能，可實現形式更為復雜的報表格式，為用戶提供一個方便，靈活，高效的報表系統。

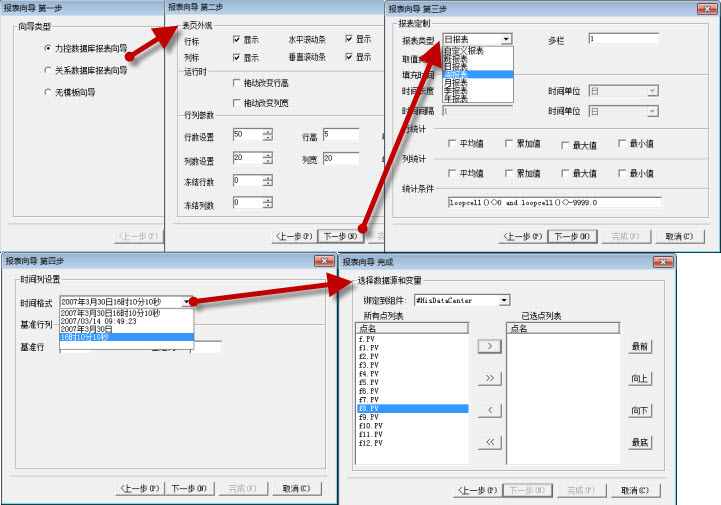

1) 專業的報表向導
力控科技通過多年來總結用戶的使用習慣和使用頻率，開發的報表向導功能，無論是制作本地數據庫報表還是關系數據庫報表，都可使用戶在最短的時間內完成。通過向導中的簡單的幾步就可完成報表的制作，并且可自動生成日報表，月報表，年報表，班報表，自定義報表等。

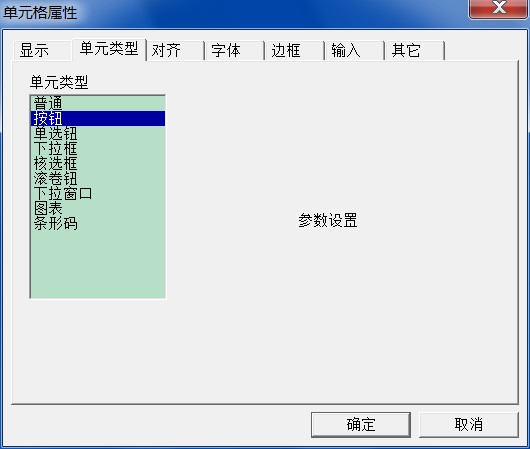

2) 豐富的單元格式與設計
通過專家報表組件，用戶可以將數據轉化為具有高度交互性的內容，報表的單元格多種多樣，比如可添加按鈕，下拉框，單選鈕，復選框，滾動條來豐富報表的功能。
3) 支持多種格式導入導出
在專家報表中支持CSV，XLS，TXT 等文件格式的導入，以及支持CSV，XLS，PDF，HTML，TXT 等文件格式的導出，提高了組件數據的共享能力。
4) 與 Excel, Word 表格數據兼容的復制和粘貼功能
專家報表支持剪切，復制和粘貼，其基本格式與微軟的Excel，Word 表格相同，用戶采用這個功能可以用Excel，Word 表格和專家報表來交換數據。
5) 別具一格的選擇界面
專家報表采用特有的顏色算法，能夠清晰地區分選擇區域。
6) 強大的打印及打印預覽
專家報表對打印的支持非常豐富。提供了設置頁眉，頁腳，頁邊距，打印預覽無級縮放，多頁顯示，逐行打印等功能。
7) 高效的處理數據地機制
在創建專家報表的時候會自動創建后臺歷史數據中心，通過歷史數據中心將數據庫里的數據緩存到本地，減少了實時數據庫的壓力，減少網絡延時，增加了效率，使報表能快速準確地獲取到數據。

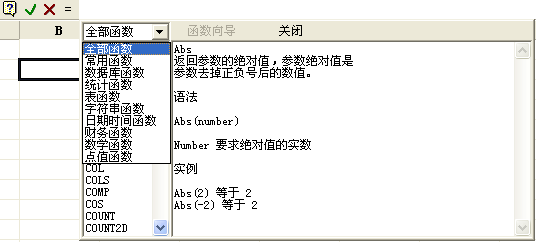

8) 支持多種公式的函數
專家報表支持多種公式的函數，例如數學函數，數據庫函數，統計函數等，如圖所示，可以根據自己的需要進行選擇。通過菜單欄中的公式進行相應操作。
9) 豐富的報表操作函數
報表開發工具提供豐富的報表操作函數集、支持復雜腳本控制，包括：腳本調用和事件腳本，比如利用報表函數可以在報表上同時顯示實時數據和任意時刻的歷史數據，并加以統計處理，例如取行平均、列平均，統計出最大最小值等。
SQL查詢
SQL查詢組件從關系數據庫取得數據以點列表的形式顯示出來。適用于工業自動化領域，是解決實際開發過程中報表顯示，輸入，打印輸出等問題的理想解決方案。采用SQL查詢可以極大的減少報表開發工作量，改善報表的人機界面，提高組態效率。
可以鏈接的數據庫有ACCESS、SQL Server、Oracle數據庫。通過數據源配置鏈接到相應的數據庫中進行顯示。除了鏈接數據庫的設置和外觀設置，還有單擊腳本設置，其功能主要是用于鼠標點擊指定的單元格觸發相應的動作。

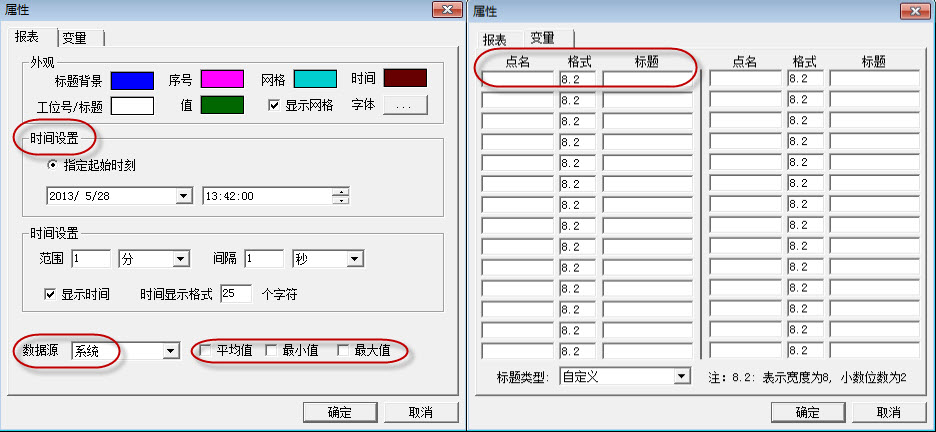

歷史報表
歷史報表提供了一種瀏覽歷史數據和統計數據的工具。歷史報表從數據庫中按照一定的采樣方式獲取一個或多個點的歷史數據，查詢數據庫存儲的指定時間段和點名的歷史數據，以點列表的形式顯示出來。數據源可以是本地數據源也可以是遠程數據源，同一張歷史報表可顯示28個點的歷史數據，同一窗口可使用多個歷史報表。如下圖進行時間、數據源、數據統計和數據點的設置。
數據瀏覽
數據瀏覽控件主要用于瀏覽力控數據庫數據信息，可直觀顯示數據庫點參數的相關內容（過程值、描述、工程單位、報警參數），可以實時顯示數據的過程值，通過顏色變化指示數據點的報警狀態，同時對數據點的描述和報警配置參數進行顯示。用戶可以通過簡單的勾選配置屬于自己的數據瀏覽窗口，可以選擇對數據點的詳細信息進行監控，也可以只顯示自己關心的數據參數。通過多組選擇來最大化展示大量數據點的狀態。并提供簡單的過濾功能（包括是否含有歷史數據、是否含有報警數據、指定數據類型等），同時可以自定義各類數據的顯示顏色。
該組件可以配合數據源樹控件使用，通過對數據源樹的不同數據層選擇來控制顯示的數據。

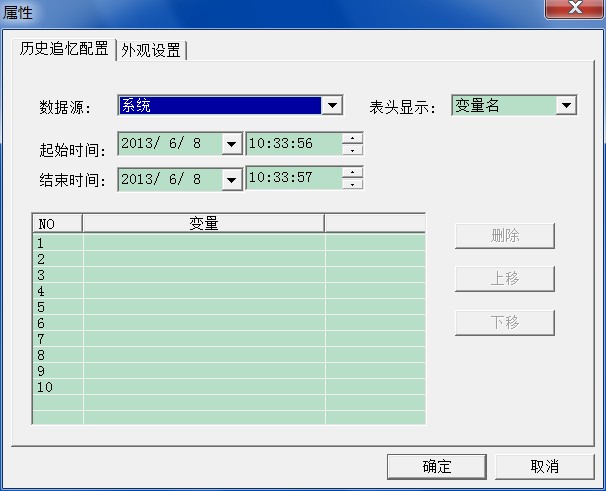

歷史追憶
歷史追憶組件，以表格形式提供指定數據庫點的歷史數據（時間范圍為24小時）�？梢越M態表格顏色及字體大小和字形，數據庫變量，時間范圍。運行時歷史數據按照查詢序號排列，可以配置時間范圍，可以動態添加需查詢的數據庫點列，把現有列表上的數據庫點替換為新的點名，并有設置表格樣式及列寬、保存和打印功能。
